ept-connectoren volgens de nieuwe PICMG®-specificatie
ept-connector Zero8 geselecteerd voor nieuwe PICMG®-specificatie
De vraag naar modulaire industriële pc's is groot en zal blijven stijgen, zoals uit marktanalyses blijkt. Daarom heeft een werkgroep van de PICMG® onder de naam ModBlox7 overeenstemming bereikt over een nieuwe fabrikantonafhankelijke standaard om modules te koppelen die voornamelijk in de bus- en spoorwegtechniek worden gebruikt.
Doelstellingen van ModBlox7
ModBlox7 beschrijft de basisspecificatie van een modulaire box-pc, bestaande uit diverse functionele modules, zoals de CPU, de voeding en de I/O’s. Deze nieuwe, fabrikantonafhankelijke standaard stelt gebruikers in staat om dankzij interoperabele functionele eenheden een breed scala aan apparaatcombinaties in een modulair ontwerp te realiseren. Het doel van de PICMG® was daarbij ook om de kosten te verlagen en duurzaamheid te bevorderen.
Reikwijdte van de nieuwe specificatie

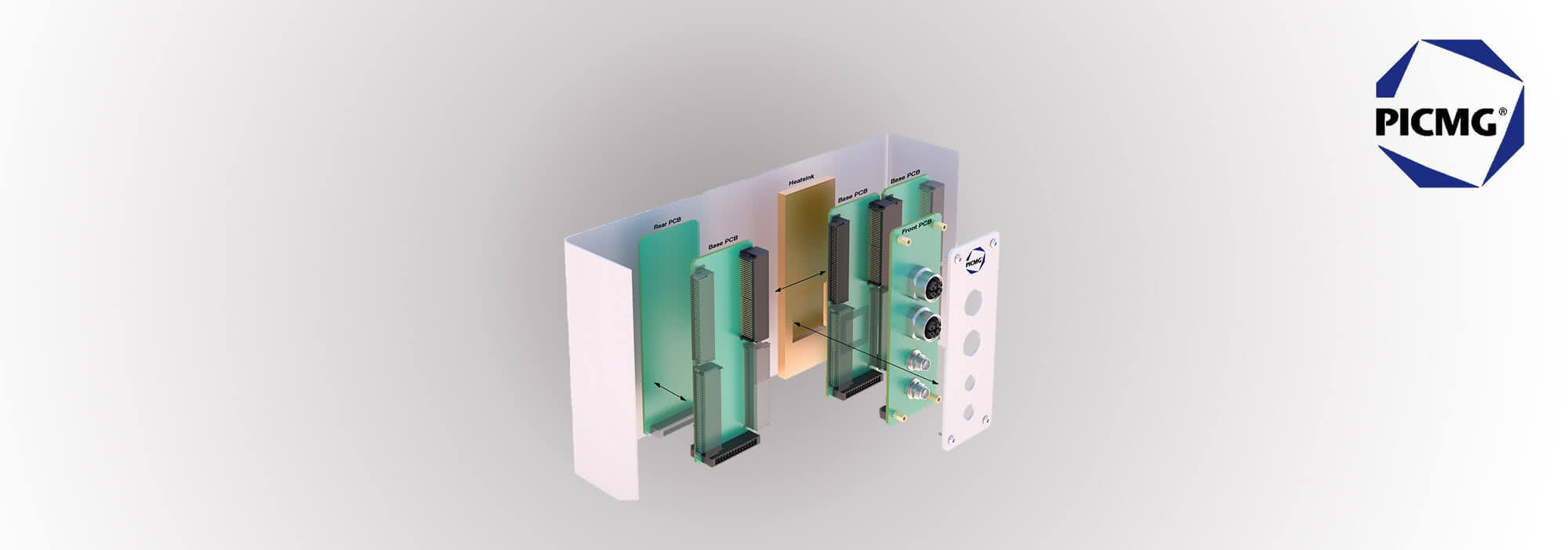

De nieuwe specificatie van de PICMG® omvat zowel de mechanica en de modulaire functionele eenheden als de elektrische aansluiting via stekkers met een vooraf gedefinieerde pinconfiguratie. Een box-pc bestaat dus uit een behuizing, een of twee voedingsunits en een of twee CPU's met elk maximaal vier PCI-Express- en maximaal acht USB-gebaseerde I/O's. Elke module kan op zijn beurt, afhankelijk van de complexiteit van de eenheid, maximaal drie gestapelde printplaten omvatten. De afmetingen van de box-pc zijn daarbij vastgelegd in hoogte en diepte. De breedte aan de voorkant varieert daarentegen afhankelijk van het aantal eenheden. Deze kunnen op hun beurt bestaan uit één of meerdere zogenaamde slots van 1,4 inch. Twaalf slots mogen zo tot een maximale breedte van 16,8 inch achter elkaar worden geplaatst.
Eisen aan de connector
Bij een standaard voor modulaire apparaatconfiguratie gaat de aandacht natuurlijk vooral uit naar de elektrische en mechanische verbinding van de afzonderlijke modules via stekkerverbindingen. Afhankelijk van de gebruiksomstandigheden van de box-pc's moet het hier gaan om een SMT-connector die geschikt is voor hoge snelheden en die zich niet alleen kenmerkt door een enorme robuustheid bij de installatie, maar ook door hoge toleranties tijdens het gebruik en een uitgesproken weerstand tegen ongunstige omgevingsomstandigheden. Aangezien het bij sommige toepassingen noodzakelijk is om via een extra connector voor uitvalveiligheid door redundantie te zorgen, moet bovendien het gelijktijdig gebruik van meerdere connectoren op een printplaat mogelijk zijn. Dit vereist een hoge compensatie van verschuivingen bij het aansluiten en toleranties tijdens het gebruik.
Zero8 als de voorkeursconnector
Het ModBlox7-comité vond in de Zero8 van connectorfabrikant ept een connector die geschikt is voor de veelzijdige eisen. De SMT-connector met een pitch van 0,8 mm maakt deel uit van een uitgebreide productfamilie met verschillende uitvoeringen, bouwhoogtes en polenaantallen, evenals optionele EMC-afscherming. Voor de ModBlox7-specificatie wordt de haakse, 80-polige uitvoering gebruikt, waardoor een horizontale printplaatverbinding tussen aangrenzende eenheden mogelijk is. Om redundantie te waarborgen en zo de bedrijfszekerheid te garanderen, is volgens de specificatie ook het gelijktijdige gebruik van twee Zero8-connectoren toegestaan. Dit wordt mogelijk gemaakt door een verschuivingscompensatie van 0,7 mm bij de installatie en toleranties tijdens het gebruik van 0,4 mm. Anders zouden de modules bij het aansluiten beschadigd kunnen raken.
Een ander voordeel van de Zero8 is de mogelijkheid om tegelijkertijd hoge stromen en hogesnelheidssignalen over te dragen. Wat op het eerste gezicht onverenigbaar klinkt, is door het ontwerp van de connector in combinatie met een bijbehorende pinindeling heel goed realiseerbaar en bespaart zo ruimte en kosten.

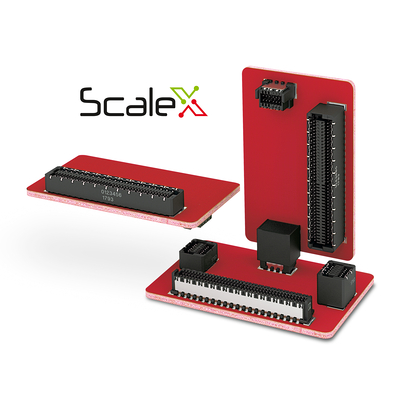

Dankzij de geslachtsneutrale ScaleX-aansluittechnologie met in elkaar vergrendelde mes- en veerlijsten beschikt de Zero8 bovendien over een enorme contactzekerheid en garandeert daarmee ook bij trillingen en schokken een betrouwbare signaaloverdracht.
Meer informatie over het product vindt u hier:
Zero8 »
Een ander voordeel van de Zero8 is de mogelijkheid om tegelijkertijd hoge stromen en hogesnelheidssignalen over te dragen. Wat op het eerste gezicht onverenigbaar klinkt, is door het ontwerp van de connector in combinatie met een bijbehorende pinindeling heel goed realiseerbaar en bespaart zo ruimte en kosten.
Dankzij de geslachtsneutrale ScaleX-aansluittechnologie met in elkaar vergrendelde mes- en veerlijsten beschikt de Zero8 bovendien over een enorme contactzekerheid en garandeert daarmee ook bij trillingen en schokken een betrouwbare signaaloverdracht.
Meer informatie over het product vindt u hier:
Zero8 »
Zero8 ook voor PCB-verbindingen binnen afzonderlijke units
Ook voor de mezzanine-verbindingen van de maximaal drie printplaten van een CPU biedt het Zero8-assortiment een oplossing op maat voor dezelfde installatieomstandigheden. Het gebruik van meerdere connectoren uit een schaalbare productfamilie biedt daarbij nog een doorslaggevend voordeel: de connectoren hoeven niet steeds opnieuw te worden ontworpen en goedgekeurd – de gebruiker bespaart zich daarmee de bijbehorende kosten.
Interoperabiliteit in combinatie met kostenbesparing en duurzaamheid. De nieuwe specificatie belooft grote vooruitgang voor box-pc's. Met de Zero8 lukt het om de afzonderlijke modules veilig met elkaar te verbinden. Nog in het eerste kwartaal moet de specificatie definitief worden goedgekeurd.
