MicroTCA – voedingsconnectoren
MicroTCA® is gebaseerd op het principe dat AdvancedMC™-modules rechtstreeks in de backplane worden gestoken. Het doel is om kleinere en flexibelere systemen te bouwen, onafhankelijk van carrierboards en van AdvancedTCA®. MicroTCA® richt zich op toepassingen die geen zo'n hoge rekenkracht vereisen, maar waarbij een gering ruimtebeslag en lage kosten voorop staan. Dit leidt tot verdere toepassingsgebieden in het midden- en lagere segment, bijvoorbeeld in beeldverwerking, medische technologie of automatiseringstechniek.
Kenmerken
- voldoet aan de eisen van de PICMG
Toepassingen
- Krachtige toepassingen
- Beeldverwerking
- Medische technologie
- Automatiseringstechnologie
MicroTCA: Overzicht
Filters
Stroom

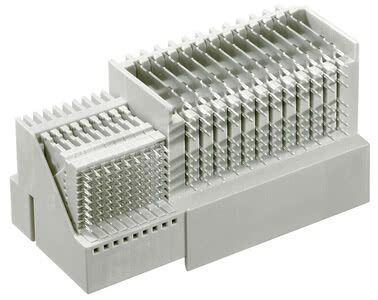

Uitgang van het MTCA-voedingsmodule Artikelnr. 501-50096-183
Aantal pinnen: 72 signaal, 24 voeding, Aansluittechniek: inpersen, voldoet aan de PICMG-eisen
Rechthoekig
Perspassingstechnologie
Stroom
Robuust

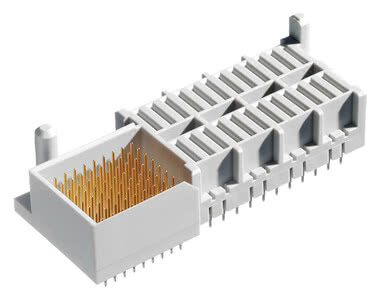

MTCA-voedingsbackplane Artikelnr. 502-50096-183
Aantal pinnen: 72 signaal, 24 voeding, Aansluittechniek: inpersen, voldoet aan de PICMG-eisen
Rechthoekig
Perspassingstechnologie
Stroom
Robuust
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
Kenmerken

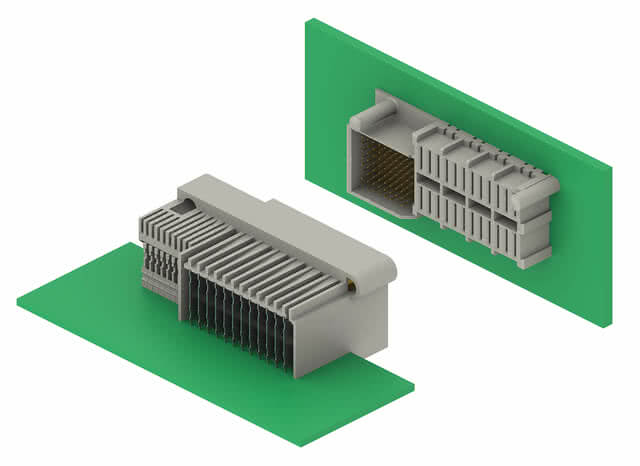

De connectoren voor MicroTCA en AdvancedTCA met insteektechniek maken een hoge gegevensoverdracht mogelijk. Het insteken verloopt probleemloos dankzij de insteektechniek met platte platen. Terwijl bij het ATCA-systeem de haakse AMC-connector op de dochterkaart zit, wordt bij het µTCA-systeem een rechte connector gebruikt die zich direct op de backplane bevindt.
Overzicht van de details
AdvancedTCA® & MicroTCA® - Specificaties van de PICMG
AdvancedTCA® en MicroTCA® zijn specificaties die door de PICMG® zijn ontwikkeld om te voorzien in gestandaardiseerde hardwareoplossingen voor het toenemende dataverkeer en nieuwe communicatieoplossingen.
AdvancedTCA® is daarbij voornamelijk gericht op de infrastructuur van telecommunicatiesystemen met de hoogste eisen op het gebied van beschikbaarheid. Met AdvancedTCA® wordt het mogelijk om modulaire systemen op te bouwen met componenten van verschillende fabrikanten. Deze technologie biedt daarmee de mogelijkheid om flexibele en kostenefficiënte apparaten sneller te ontwikkelen dan met de tot nu toe propriëtaire systemen mogelijk was.
Conceptueel gezien is AdvancedTCA® een schaalbare, krachtige architectuur die zich kenmerkt door een hoge functiedichtheid, beschikbaarheid en toekomstbestendigheid, en waarop veel toekomstgerichte toepassingen kunnen worden gerealiseerd. Schaalbare datasnelheden van meerdere Tbit/s, ondersteuning van meerdere protocollen, de integreerbaarheid van nieuwe diensten, de convergentie van access-, core- en optische netwerken behoren hier evenzeer toe als de integratie van datacenterfuncties. Interfaces voor Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express en RapidIO getuigen van de hoge flexibiliteit van de AdvancedTCA®-architectuur. Een ander kernelement van de systemen is de hoge beschikbaarheid van 99,999%.
Om het beschreven AdvancedTCA®-systeem nog kostenefficiënter te maken, heeft de PICMG® de AdvancedMC™-standaard (Advanced Mezzanine Card) ontwikkeld. De AdvancedMC™-modules zijn kleine kaarten die parallel als mezzanine-toepassing op een „carrier board“ (een draagkaart in de vorm van een AdvancedTCA®-dochterkaart) worden geplaatst. De carrier board bevat alleen beheerfuncties, maar de eigenlijke toepassing wordt gerealiseerd via de AdvancedMC™-modules.
MicroTCA® is gebaseerd op de aanpak om de AdvancedMC™-modules rechtstreeks in de backplane te plaatsen. Het doel is om kleinere en flexibelere systemen op te bouwen, onafhankelijk van carrier boards en van AdvancedTCA®. MicroTCA® richt zich op toepassingen die geen zo'n hoge rekenkracht nodig hebben, maar waarbij een geringe ruimtebehoefte en lage kosten voorop staan. Dit leidt tot verdere toepassingsgebieden in het midden- en lagere segment, bijvoorbeeld in beeldverwerking, medische technologie of automatiseringstechniek.
Conceptueel gezien is AdvancedTCA® een schaalbare, krachtige architectuur die zich kenmerkt door een hoge functiedichtheid, beschikbaarheid en toekomstbestendigheid, en waarop veel toekomstgerichte toepassingen kunnen worden gerealiseerd. Schaalbare datasnelheden van meerdere Tbit/s, ondersteuning van meerdere protocollen, de integreerbaarheid van nieuwe diensten, de convergentie van access-, core- en optische netwerken behoren hier evenzeer toe als de integratie van datacenterfuncties. Interfaces voor Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express en RapidIO getuigen van de hoge flexibiliteit van de AdvancedTCA®-architectuur. Een ander kernelement van de systemen is de hoge beschikbaarheid van 99,999%.
Om het beschreven AdvancedTCA®-systeem nog kostenefficiënter te maken, heeft de PICMG® de AdvancedMC™-standaard (Advanced Mezzanine Card) ontwikkeld. De AdvancedMC™-modules zijn kleine kaarten die parallel als mezzanine-toepassing op een „carrier board“ (een draagkaart in de vorm van een AdvancedTCA®-dochterkaart) worden geplaatst. De carrier board bevat alleen beheerfuncties, maar de eigenlijke toepassing wordt gerealiseerd via de AdvancedMC™-modules.
MicroTCA® is gebaseerd op de aanpak om de AdvancedMC™-modules rechtstreeks in de backplane te plaatsen. Het doel is om kleinere en flexibelere systemen op te bouwen, onafhankelijk van carrier boards en van AdvancedTCA®. MicroTCA® richt zich op toepassingen die geen zo'n hoge rekenkracht nodig hebben, maar waarbij een geringe ruimtebehoefte en lage kosten voorop staan. Dit leidt tot verdere toepassingsgebieden in het midden- en lagere segment, bijvoorbeeld in beeldverwerking, medische technologie of automatiseringstechniek.
vanuit het perspectief van de ontwikkelaar
"Voor MicroTCA®-toepassingen biedt ept voedingsconnectoren aan die voldoen aan de PICMG®-specificatie. De connectoren van ept voldoen aan de hoogste kwaliteitsnormen, waardoor de betrouwbaarheid van MicroTCA®-systemen aanzienlijk kan worden verhoogd, en voldoen aan de eisen van de PICMG."
FAQ: Vragen en antwoorden over MicroTCA
Welke stroomsterktes kunnen via de stekkerverbinding van de voedingsmodule worden overgedragen? Zijn MicroTCA®-connectoren van ept compatibel met andere connectoren op de markt?
Welke stroomsterktes kunnen via de stekkerverbinding van de voedingsmodule worden overgedragen?
De connector van de voedingsmodule kan tot 12 ampère verwerken.
Zijn MicroTCA®-connectoren van ept compatibel met andere connectoren op de markt?
ept garandeert volledige kruiscompatibiliteit met alle MicroTCA®-connectoren op de markt die zijn gespecificeerd volgens PICMG ATCA 3.0 R2.0.
