Float27 - Onze oplossing op het gebied van floating
Belangrijkste kenmerken
- 1,27 mm raster
- 26,1 mm tot 30,7 mm afstand tussen printplaten
- ± 0,8 mm tolerantiecompensatie in de X- en Y-richting
- Tot 2,4 mm contactoverlapping in de Z-richting
Voordelen
- Hoge trillings- en schokbestendigheid
- Ontlasting van het steekgebied en de soldeerverbinding
- Geringe verschuivingskrachten
Float27: Overzicht
Rechte veerlijst

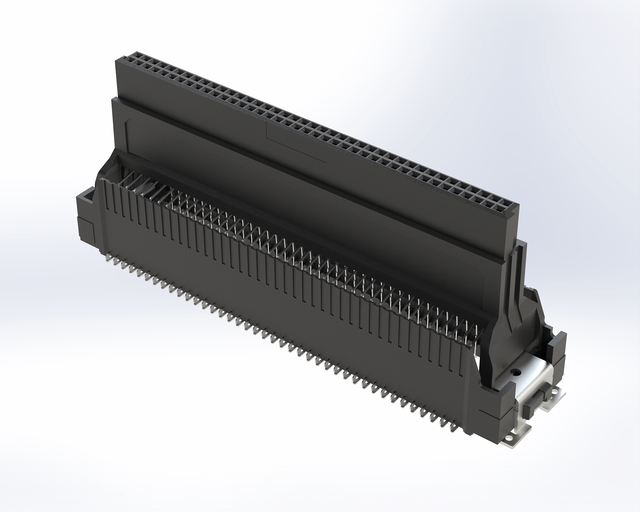

Float27-contactstrip x²high-profile Artikelnr. 424-56080-51
Rechte stekkerdoos

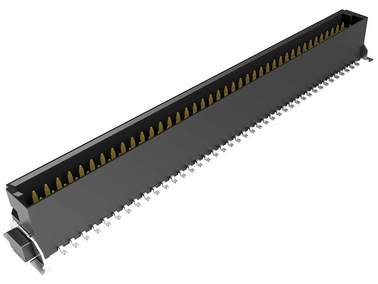

One27 stekkerdoos met laag profiel Artikelnr. 413-52080-51

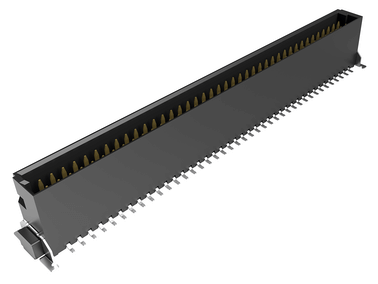

One27 stekkerdoos met middelhoge profiel Artikelnr. 413-53080-51

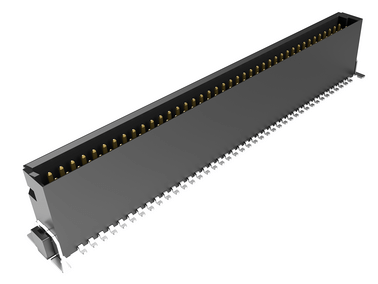

One27 stekkerdoos met hoog profiel Artikelnr. 403-54080-51
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
Hoogtepunten van de Float27 SMT-zwevende connector

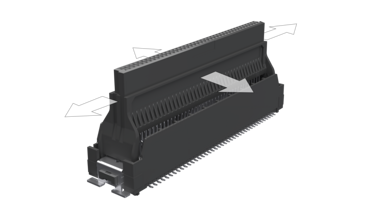

- ± 0,8 mm tolerantiecompensatie
- in de X- en Y-richting
- tijdens het koppelen
- en in gekoppelde toestand
Technische kenmerken van de Float27-connector
Overzicht van de details
voor een correcte aansluiting van het stekkerblok en de stekkerdoos
om verschuivingen in de midden- en hoekpositie bij het in elkaar steken te compenseren
stevige verbinding met de printplaat
optimale verwerking dankzij nauwkeurige plaatsing
betrouwbaar solderen tijdens de verwerking
hoge stabiliteit en belastbaarheid van de soldeerverbinding
Overzicht van de details
voor een veilige en betrouwbare verbinding
betrouwbare contactvorming door contactsluiting op een gewalst, glad oppervlak
Hoge betrouwbaarheid dankzij een hoge tolerantiecompensatie
voor het realiseren van een hoge tolerantiecompensatie
Float27 printplaatconnectoren
Onze Float27 SMT-printplaatconnectoren met een pitch van 1,27 mm en floating-functie bieden nu precies dat en nog veel meer: door hun hoge tolerantiecompensatie van tot ± 0,8 mm zijn ze voorbestemd voor een groot aantal toepassingen die onderhevig zijn aan extreem hoge schok- en trillingsbelastingen, grote printplaatafstanden moeten overbruggen en bovendien geautomatiseerd worden verwerkt. Door de combinatie van de Float27-veerrij met de verschillende uitvoeringen van de One27-mesrijen en een groot oversteekbereik kan vrijwel elke printplaatafstand van 26,1 tot 30,7 mm worden gerealiseerd. Wij garanderen een optimale verwerkbaarheid van de SMT-printplaatconnectoren door een coplanariteitstolerantie van slechts 0,1 mm. Bovendien wordt maximale robuustheid mogelijk gemaakt door het dubbelzijdige veercontact.
Probeer de Float27-connectoren het beste zelf uit en bestel direct uw gratis monsters!"
Dominik Dotzer, productmanager ept GmbH
FAQ: Vragen en antwoorden over Float27 SMT-printplaatconnectoren
Hoe kunnen Float27 SMT-printplaatconnectoren worden verwerkt?
Het Float27-connectorensysteem wordt verwerkt met behulp van Surface Mount Technology (SMT) en wordt dus rechtstreeks op printplaten gesoldeerd. Positioneringspennen aan de onderzijde van de Float27-connectoren garanderen daarbij een exacte positionering op de printplaat. ept garandeert bovendien een coplanariteit van de contacten van maximaal 0,1 mm, om een procesveilige soldeerverbinding tijdens de verwerking te waarborgen.
Op welke manieren kunnen printplaten met de Float27 SMT-connectoren met elkaar worden verbonden?

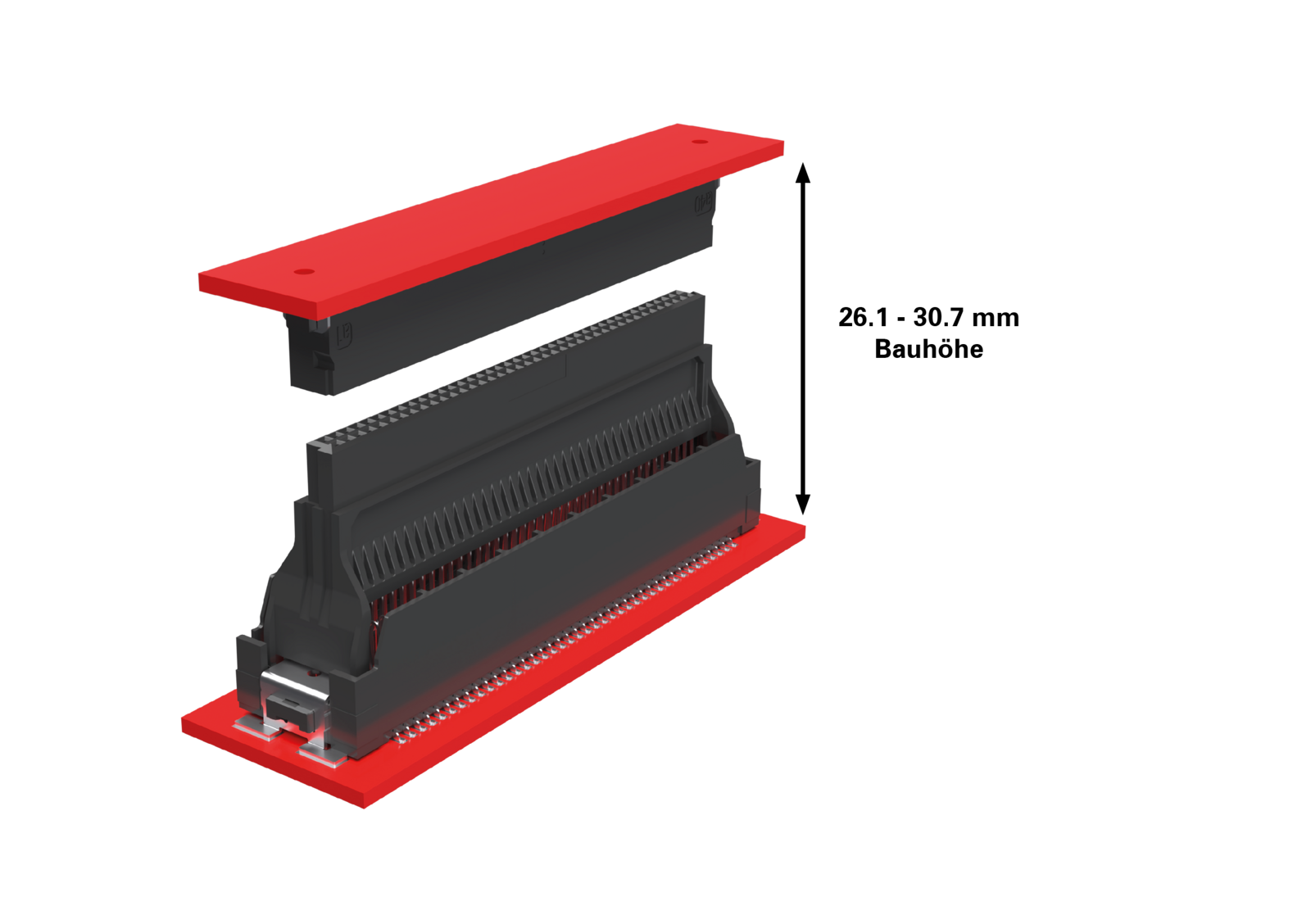

Door de combinatie met de verschillende stekkerrijen uit de One27-connectorenreeks kunnen verbindingen tussen printplaten in een parallelle en haakse opstelling worden gerealiseerd.
Welke afstanden tussen printplaten kunnen met de Float27-connectoren worden gerealiseerd?
Met de Float27-printplaatconnectoren kan een minimale printplaatafstand van 26,1 mm en een maximale printplaatafstand van 30,70 mm worden gerealiseerd. Dit wordt enerzijds mogelijk gemaakt door de grote overstek van 2,4 mm. De stekker- en veerlijst kunnen hierdoor tot 1,5 mm uit elkaar worden getrokken en garanderen nog steeds een optimale en betrouwbare contactverbinding.
Waarom is het contact tussen de stekker- en de contactstrip bij de Float27-connectoren bijzonder betrouwbaar?
Bij de Float27-connectoren vindt het contact plaats via een veercontact met twee poten, dat de contactpen van de stekkerlijst omsluit. Daarnaast vindt het contact plaats via het gladde, gewalste oppervlak van het veercontact. Slijtage van het contactoppervlak en de vorming van spanen bij het aansluiten van de Float27-stekkers zijn hierdoor uitgesloten.
Voor welke toepassingen worden Float27-printplaatconnectoren gebruikt?
Float27-connectoren zijn geschikt voor alle toepassingen met hoge schok- en trillingsbelastingen. De tolerantiecompensatie via de meander ontlast het soldeergebied, vermindert de belasting op de soldeerverbinding en zorgt voor lage verschuivingskrachten. De Float27-connectoren zijn ook geschikt voor een geautomatiseerd assemblageproces of wanneer meerdere connectoren op een printplaat moeten worden gesoldeerd. Productietoleranties worden door de floating-functie gecompenseerd tot ± 0,8 mm.
Welke toleranties worden gecompenseerd door Float27-printplaatconnectoren?

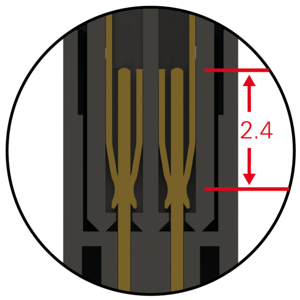

De Float27-connectoren bieden een hoge tolerantiecompensatie. Zo is bij het aansluiten van stekker- en pennenrijen, evenals in aangesloten toestand, een verschuivingstolerantie van ± 0,8 mm in de lengte- en dwarsrichting toegestaan. Bovendien zorgt een contactoverlapping van maximaal 2,4 mm voor deze hoge tolerantiecompensatie ook in de Z-richting.
Kan de controle van de soldeerverbindingen van de Float27 SMT-connectoren op de printplaat worden uitgevoerd door middel van automatische optische inspectie (AOI)?
Ja, het contactontwerp van de Float27-connectoren is geschikt voor automatische optische inspectie na het solderen. De contacten van de Float27-printplaatconnectoren zijn versprongen geplaatst, zodat de automatische optische inspectie vanaf één kant kan worden uitgevoerd.
Voldoen de ept-printplaatconnectoren aan de RoHS-richtlijn?
RoHS (Restriction of the use of certain Hazardous Substances) is de richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.
Wij bevestigen dat de Float27-connectoren van ept, zoals blijkt uit de RoHS-verklaring, voldoen aan de RoHS-richtlijn 2011/65/EU. Meer informatie vindt u onder RoHS & REACH.
