Wat zijn de voordelen van de nieuwe ScaleX-technologie?
Hoe werkt dubbelzijdige contactvorming? Welke datasnelheden kunt u bereiken met Zero8-connectoren? Wat zijn de voordelen van het gesloten afschermingsconcept? Hoe flexibel kunt u uw apparaatontwerp maken met Zero8-connectoren?
Het antwoord op uw vragen vindt u in deze korte animatiefilm. Bekijk hem hier (of op YouTube)!
Kenmerken van de 0,8 mm SMT-connectoren met ScaleX-technologie

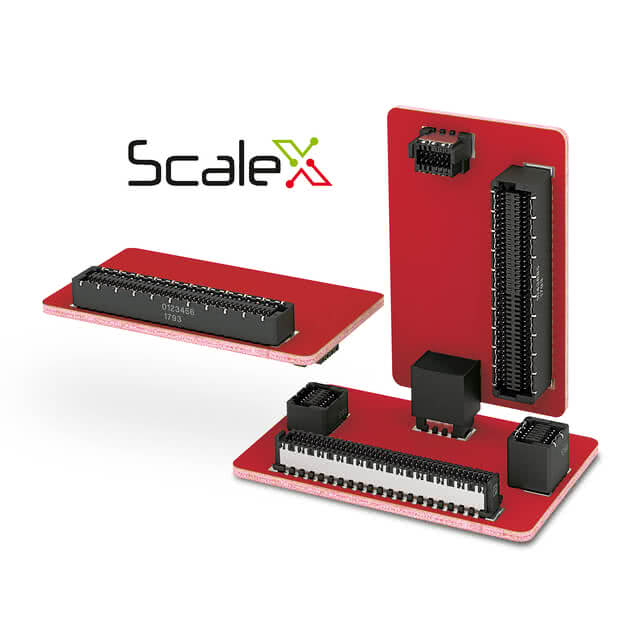

ScaleX – dit merk staat voor dubbelzijdige, robuuste contacttechnologie in een variabel schaalbaar connectorsysteem.
Onze veercontactconnectoren uit de Zero8-serie bieden dankzij ScaleX een bijzonder betrouwbare contactverbinding. Daardoor zijn ze uitstekend geschikt voor toepassingen in veeleisende industriële sectoren. Zelfs langdurige belastingen, zoals door trillingen en schokken, vormen geen probleem voor de hoogwaardige Duitse connectoren. Tegelijkertijd geniet u volledige flexibiliteit dankzij de schaalbaarheid van de board-to-board-connectoren.
Zero SMT-voet
Overzicht van de details
Draaibeveiliging
voor een correcte aansluiting van stekker en contactdoos
Inloopschuine kanten
om verschuivingen in de midden- en hoekpositie bij het in elkaar steken te compenseren
Boardlock
voor een stevige verbinding met de printplaat
codeerpen
voor een correcte plaatsing van de stekker op de printplaat
coplanariteit
voor een betrouwbaar soldeerresultaat tijdens de verwerking
Meniscusvorming
voor een hoge stabiliteit en belastbaarheid van de soldeerverbinding

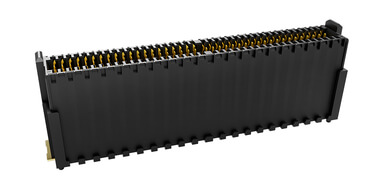

Zero SMT-stekker
Overzicht van de details
Dubbelzijdig contactsysteem
voor betrouwbare contacten in industriële omgevingen (schokken, trillingen, thermische cycli, schadelijke gassen)
Glad contactoppervlak
Het contact op de homogene walszijde met hoogwaardige oppervlakken maakt 500 steekcycli mogelijk
Beveiligde contacten
Een geoptimaliseerde geometrie van de contacten en de behuizing vermindert de kans op beschadiging van de contacten
gegevensstroom
De voor HF geoptimaliseerde contactgeometrie garandeert datasnelheden van 16 Gbit/s
EMC-afscherming
Dubbelzijdige afscherming zorgt voor een hoge elektromagnetische compatibiliteit, wat leidt tot optimale signaalintegriteit in een industriële omgeving
tolerantiecompensatie
Hoge betrouwbaarheid dankzij een hoge tolerantiecompensatie
Genderneutraal contactsysteem: dubbelzijdige contacten voor maximale contactbetrouwbaarheid bij SMT-connectoren
In tegenstelling tot conventionele SMD-connectoren, die contact maken via een mes- en een veercontact, heeft onze afgeschermde Zero8-printplaatconnector zowel een mes- als een veercontact op elk stekkerpaar (stekker of bus). Met deze betrouwbare aansluittechnologie garandeert deze connector met een raster van 0,8 mm een dubbele contactverbinding op een enkele pin en zorgt hij voor een hoge redundantie en daarmee voor de hoogste contactzekerheid. Hierdoor garandeert het genderneutrale contactsysteem een veilige, robuuste en gasdichte contactverbinding ondanks externe invloeden zoals schokken, trillingen, thermische cycli en schadelijke gassen. De zeer hoge tolerantiecompensatie van 0,4 mm in gestoken toestand, mogelijk gemaakt door het genderneutrale contactsysteem van de Zero8-connector, maakt de connector bovendien bijzonder schaalbaar.
De geometrie van de isolatiebehuizing is bovendien zo ontworpen dat de contacten in het isolatielichaam wegzakken en daardoor zo worden beschermd dat beschadiging van de contacten vrijwel onmogelijk wordt. Bovendien voorkomt de geometrie op betrouwbare wijze een foutieve koppeling van de contacten.
Flexibele afstanden tussen printplaten: geschikte printplaatconnectoren voor elke toepassing
Onze printplaatconnectoren zijn robuust en bieden een hoge tolerantiecompensatie. Zowel tijdens de installatie als in gemonteerde toestand passen de SMT-connectoren zich aan uw individuele eisen aan. Zelfs een foutieve bediening wordt door de connectoren zonder problemen vergeven. Wat u ook van plan bent, op de Zero8-connectoren kunt u vertrouwen.

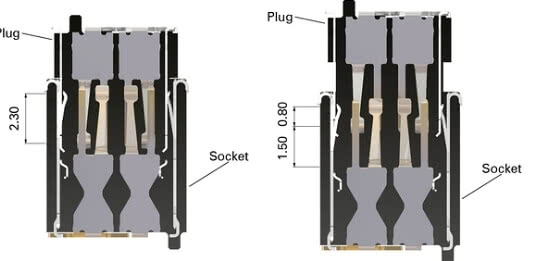

De meerpolige connectoren van fabrikant ept hoeven niet tot de aanslag te worden ingestoken. Dankzij de instekdiepte van 2,3 mm passen de ept-connectoren precies in uw toepassingen. Stekker en contactdoos kunnen binnen een bereik van 1,5 mm variabel worden ingestoken, zonder dat dit invloed heeft op de gegevensoverdracht. Afhankelijk van de behoefte zijn printplaatafstanden van 6,00 tot 21,00 mm mogelijk.
Door de stekker volledig in de aansluiting te steken, wordt de minimaal mogelijke afstand tussen de printplaten bereikt. Voor de grootst mogelijke afstand steekt u de stekker en de aansluiting slechts 0,8 mm in elkaar. Dit contactoppervlak is al voldoende om een snelle en veilige verbinding te garanderen.
Zero8-printplaatconnectoren volgens de PICMG Modblox7-specificatie
ModBlox7 beschrijft de basisspecificatie van een modulaire box-pc, bestaande uit diverse functionele modules, zoals CPU, voeding en I/O’s. Deze nieuwe, fabrikantonafhankelijke standaard stelt gebruikers in staat om dankzij interoperabele functionele eenheden een breed scala aan apparaatcombinaties in een modulair ontwerp te realiseren. Het doel van de PICMG® was daarbij ook om de kosten te verlagen en duurzaamheid te bevorderen. De nieuwe specificatie van de PICMG® omvat zowel de mechanica, de modulaire functionele eenheden als de elektrische verbinding via stekkers met een vooraf gedefinieerde pinout.
Een box-pc bestaat uit een behuizing, een of twee voedingsunits en een of twee CPU's met elk maximaal vier PCI-Express- en maximaal acht USB-gebaseerde I/O's. Elke module kan op zijn beurt, afhankelijk van de complexiteit van de eenheid, maximaal drie gestapelde printplaten omvatten. De afmetingen van de box-pc zijn daarbij vastgelegd in hoogte en diepte. De frontbreedte varieert daarentegen afhankelijk van het aantal units. Deze kunnen op hun beurt elk bestaan uit een of meerdere zogenaamde slots van 1,4 inch. Twaalf slots mogen zo tot een maximale breedte van 16,8 inch aan elkaar worden geregen. Bij een standaard voor modulaire
apparaatconfiguratie gaat de aandacht natuurlijk vooral uit naar de elektrische en mechanische verbinding van de afzonderlijke modules via stekkers. Afhankelijk van de gebruiksomstandigheden van de box-pc's is de Zero8 een high-speed-geschikte connector in SMT, die zich niet alleen kenmerkt door een enorme robuustheid bij de installatie, maar ook door hoge toleranties tijdens het gebruik en een uitgesproken weerstand tegen ongunstige omgevingsomstandigheden. Aangezien het bij sommige toepassingen noodzakelijk is om via een extra connector voor uitvalveiligheid door redundantie te zorgen, moet bovendien een gelijktijdig gebruik van meerdere connectoren op een printplaat mogelijk zijn. Dit vereist een hoge compensatie van verschuivingen bij het aansluiten en toleranties tijdens het gebruik. De printplaatconnector Zero8 beschikt over al deze eigenschappen.

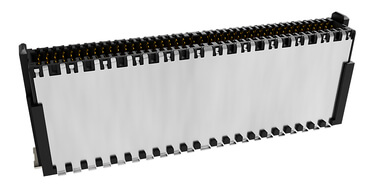

Printplaatconnectoren: EMC-afscherming voor de hoogste kwaliteit van printplaatverbindingen

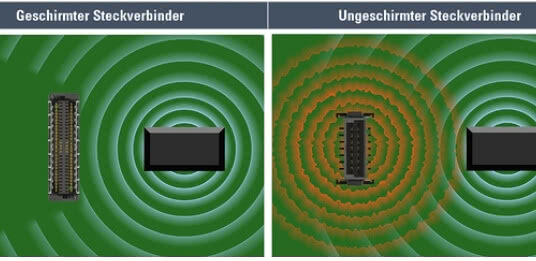

Naarmate de installatiedichtheid toeneemt, stijgt het risico op wederzijdse elektromagnetische interferentie. Om dit te voorkomen, worden afgeschermde connectoren gebruikt, die een betere elektromagnetische compatibiliteit (EMC) bieden. De EMC is cruciaal voor de storingsvrije werking van elektrische componenten en toepassingen.
Onze Zero8 board-to-board-connectoren onderscheiden zich door een dubbelzijdige afscherming, wat zorgt voor optimale EMC-waarden. Zo is een storingsvrije gegevensoverdracht in vrijwel elke omgeving gegarandeerd. Het gebruikte afschermingsmateriaal is speciaal geschikt voor componenten die hoge eisen stellen aan de elektromagnetische compatibiliteit. Zo wordt een koppelingsinductiviteit van maximaal 10 picohenry gegarandeerd. Dat maakt de printplaatconnectoren van de Zero8-serie de optimale keuze voor toepassingen in Industry 4.0 en het Internet of Things.

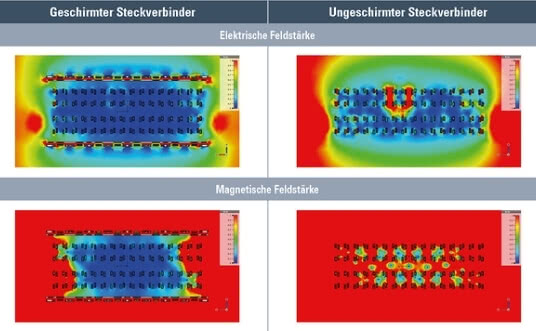

Het concept met een groot afschermingsoppervlak leidt storingsstromen via de meervoudige contactpunten op beide printplaten betrouwbaar af naar de aardverbinding. De invloed van de elektrische en magnetische veldsterkte op de printplaatconnectoren kan duidelijk worden gesimuleerd met behulp van de koppelingsinductiviteit. In het omgekeerde geval, waarbij de connector als storingsbron zou kunnen fungeren, worden aangrenzende componenten en onderdelen effectief beschermd.
Wij vervaardigen op maat gemaakte, individuele connectoren voor uw toepassing.

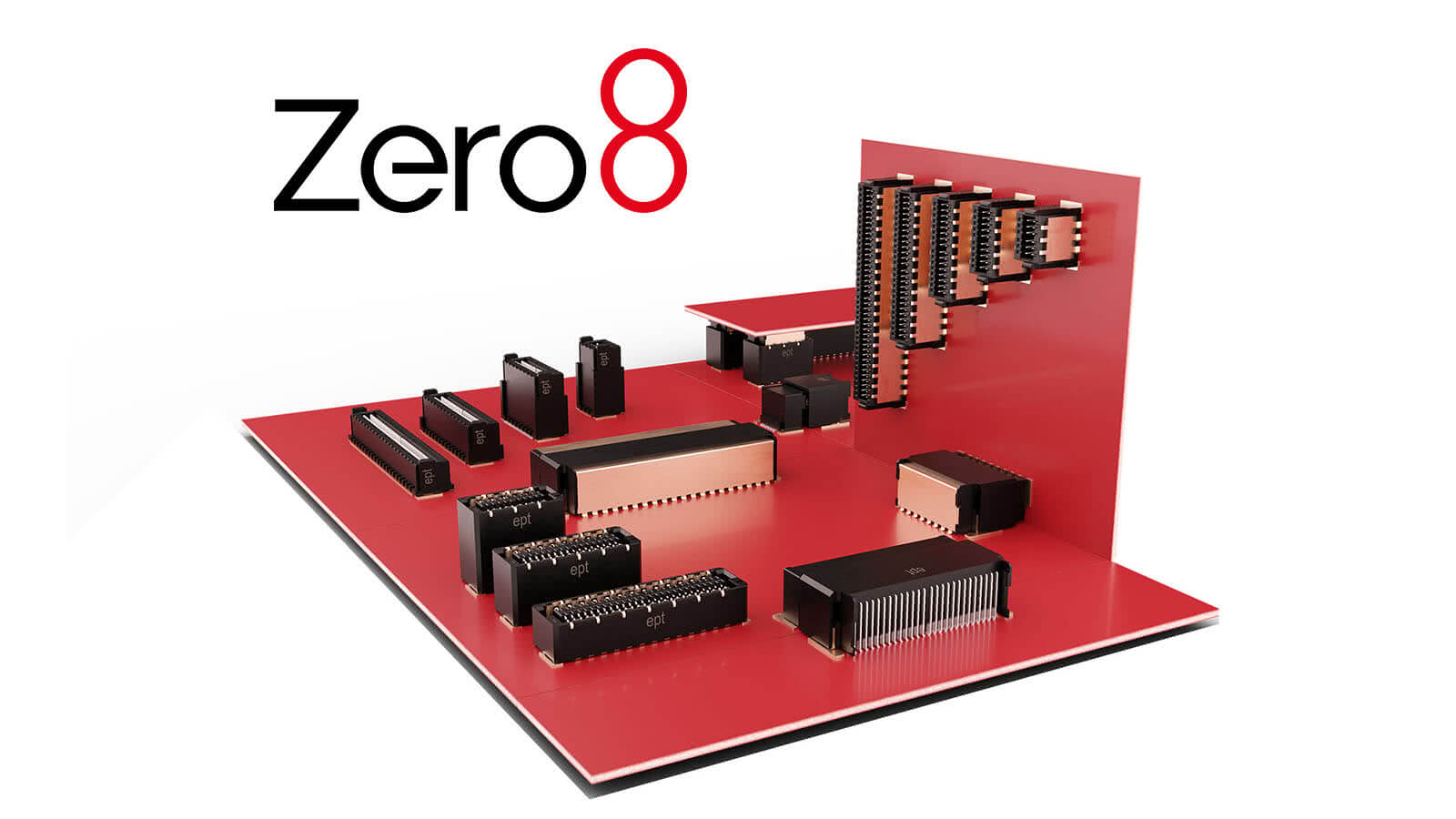

Zero8 SMT-printplaatconnectoren voor industriële toepassingen
Bent u op zoek naar een SMT-connector met afscherming die robuust is en een betrouwbare contactverbinding biedt? En die bovendien aan uw individuele eisen kan worden aangepast?
Onze productfamilie van Zero8-printplaatconnectoren met een pitch van 0,8 mm is ontwikkeld voor veeleisende industriële toepassingen en biedt daarbij de hoogste schaalbaarheid.
Pas de vorm, het aantal polen en de stapelhoogte van de SMT-connectoren vrij aan uw individuele eisen aan. Daarbij garanderen onze printplaatconnectoren een gegevensoverdrachtssnelheid van 16 Gbit/s. De printplaatverbinding kan in parallelle, haakse of horizontale vorm worden gerealiseerd. Wij bieden sockets en stekkers aan in de uitvoeringen low-, mid- en high-profile en haaks; de stekker is bovendien ook nog in de uitvoering x-high-profile verkrijgbaar.
Dankzij de verschillende bouwhoogtes kunt u met Zero8 board-to-board-connectoren printplaatafstanden van 6,00 tot 21,00 mm realiseren. De ept-connectoren zijn verkrijgbaar in uitvoeringen van 12 tot 80 polen. Maar dat is nog niet alles: ook wat betreft de afscherming heeft u de keuze! Beide zijden van het connectorpaar met of zonder afscherming? Of slechts één zijde met afscherming? De keuze is aan u. Alle Zero8-connectoren zijn in ieder geval onderling compatibel en vrij te combineren, ongeacht of u kiest voor niet-afgeschermde of afgeschermde connectoren.
FAQ: Vragen en antwoorden over Zero8 SMT-printplaatconnectoren
Hoe kunnen Zero8 SMT-printplaatconnectoren worden verwerkt?Op welke manieren kunnen printplaten met de Zero8 SMT-connectoren met elkaar worden verbonden?Welke stroomsterktes kunnen met de Zero8-connectoren worden overgedragen?Waarin onderscheidt het nieuwe aansluitconcept zich?Waar staat de ScaleX-technologie voor?Voor welke gegevensoverdrachtssnelheden zijn de Zero8 SMT-connectoren geschikt?Voor welke toepassingen is de afgeschermde variant geschikt?Compenseert het aansluitconcept van de Zero8 toleranties in mijn toepassing?
Hoe kunnen Zero8 SMT-printplaatconnectoren worden verwerkt?
Het Zero8-connectorensysteem wordt verwerkt met behulp van Surface Mount Technology (SMT) en dus rechtstreeks op printplaten gesoldeerd. De connectoren worden standaard geleverd in tape-and-reel-verpakking, wat volledig automatische verwerking via pick-and-place mogelijk maakt. Positioneringspennen aan de onderzijde van de Zero8-connectoren garanderen daarbij een exacte positionering op de printplaat. ept garandeert bovendien een coplanariteit van de contacten van max. 0,1 mm om een procesveilige soldeerverbinding tijdens de verwerking te waarborgen.
Op welke manieren kunnen printplaten met de Zero8 SMT-connectoren met elkaar worden verbonden?
Dankzij de verschillende uitvoeringen van de Zero8-connectorenreeks kunnen printplaten parallel worden aangesloten met stapelhoogtes tussen 6 en 21 mm, alsook in een horizontale of haakse opstelling.
Welke stroomsterktes kunnen met de Zero8-connectoren worden overgedragen?
Dankzij de hoogwaardige koperlegering met uitstekende geleidingswaarden zijn bij een 50-polige connector stroomsterktes tot 1,7 A bij een omgevingstemperatuur van 20 °C mogelijk. Deze waarden worden doorgaans bereikt bij connectoren met een steekafstand van minimaal 1,27 mm.
Waarin onderscheidt het nieuwe aansluitconcept zich?
Elk stekkerpaar (stekker of contactdoos) bevat zowel een mes- als een veercontact. Deze dubbele contactvorming garandeert een veilige en gasdichte verbinding in een industriële omgeving en is bestand tegen externe invloeden zoals: schokken, trillingen, thermische cycli, schadelijke gassen enz. Door de contactvorming op het homogene walsoppervlak met hoogwaardige afwerkingen worden minimaal 500 steekcycli gegarandeerd en wordt slijtage van het oppervlak bij microbewegingen verminderd.
Waar staat de ScaleX-technologie voor?
Het technologiemerk ScaleX verwijst naar de schaalbaarheid van het connectorensysteem in de praktijk en de voordelen van de contacttechnologie:
betrouwbare mechanische en elektrische verbindingen dankzij een dubbelzijdig contactsysteem;
flexibel apparaatontwerp: verschillende aantallen polen, uitvoeringen en stapelhoogtes met een hoge steekveiligheid;
variabiliteit: board-to-board-connectoren in afgeschermde en niet-afgeschermde uitvoeringen
Robuustheid: verbindingstechnologie voor hoge tolerantiecompensatie en bescherming van de contacten
Datasnelheden tot 16 Gbit/s: optioneel met gesloten afschermingsconcept voor hoge EMC-bescherming
Voor welke gegevensoverdrachtssnelheden zijn de Zero8 SMT-connectoren geschikt?
Simulaties met het Zero8-connectorensysteem bij 16 Gbit/s laten een uitstekende signaalintegriteit zien. De S-parameters kunnen voor uw toepassingssimulaties worden verstrekt; neem hiervoor gerust contact met ons op via sales@ept.de
Voor welke toepassingen is de afgeschermde variant geschikt?
Het afschermingsconcept garandeert een optimale elektromagnetische compatibiliteit (EMC) bij industrieel gebruik en is geschikt voor alle apparaten met interne hogesnelheidscommunicatie die worden aangemerkt als storingsbron en/of storingsontvanger: frequentieomvormers, voedingen, UPS-systemen, elektrische aandrijvingen, schakelapparatuur, besturingen, IO-systemen, medische apparatuur, meettechniek, communicatiesystemen, netwerktechniek, sensoren, video-overdrachtapparatuur.

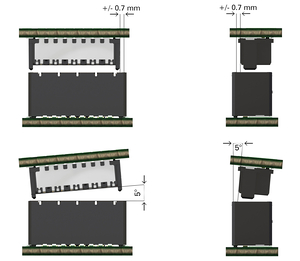

Compenseert het aansluitconcept van de Zero8 toleranties in mijn toepassing?

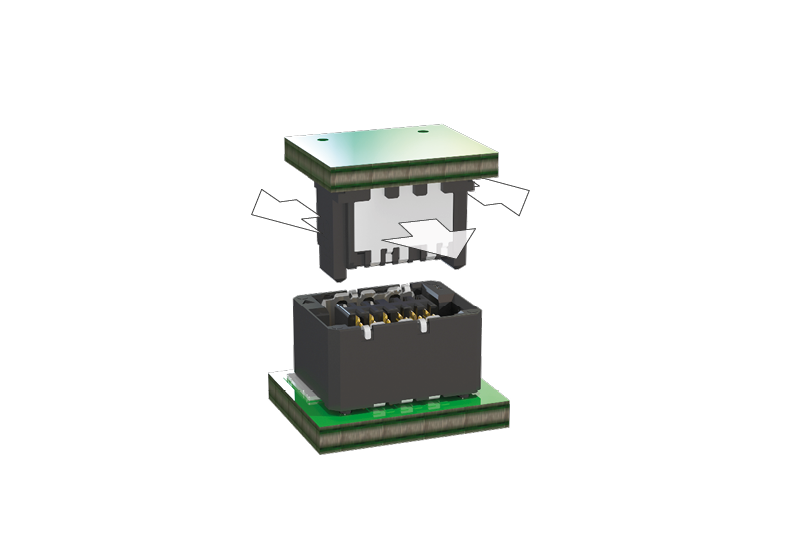

Het nieuw ontwikkelde aansluitconcept zorgt voor een hoge tolerantiecompensatie tijdens de installatie (hoekafwijking tot 5°, middenafwijking van ± 0,7 mm) en compenseert ook in gemonteerde toestand apparaatspecifieke toleranties van ± 0,4 mm in de x- en y-richting en 1,5 mm in de z-richting.
