High-speed directe stekkerverbindingen tot 28 Gbit/s
Kenmerken
- Directe connectoren
- 20 tot 200 contacten
- 28 Gbit/s gegevensoverdrachtssnelheid
- 3,2 A stroomdraagvermogen
- 500 steekcycli
- Verpakt in tape & reel, tray
- 1,60 mm dikte dochterkaart
Toepassingen
- Embedded
- industriële automatisering
- Datacom
EC.8: Overzicht
EC.8 - recht
EC.8 precies 20p Artikelnr. 408-52020-000-11
EC.8 precies 40 punten Artikelnr. 408-52040-000-11
EC.8, precies 60 p Artikelnr. 408-52060-000-11
EC.8, precies 60 p Artikelnr. 408-52060-100-11
EC.8 precies 80 punten Artikelnr. 408-52080-100-11
EC.8 precies 100 punten Artikelnr. 408-52100-100-11
EC.8 recht 120p Artikelnr. 408-52120-100-11
EC.8, precies 140 p Artikelnr. 408-52140-100-11
EC.8 recht 160p Artikelnr. 408-52160-100-12
EC.8 recht 180p Artikelnr. 408-52180-100-12
EC.8, precies 200 p Artikelnr. 408-52200-100-12
EC.8, precies 200 p Artikelnr. 408-52200-103-12
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
EC.8: Systeem met rechtstreekse steekverbindingen dat high-speed in het bloed heeft
In tegenstelling tot klassieke connectoren worden bij direct-aansluitingen diverse obstakels, zoals richtingsveranderingen, reflecties en veranderingen in de doorsnede, tot een minimum beperkt, wat een heldere signaaloverdracht garandeert.
Een gedetailleerd rapport over de HighSpeed-eigenschappen en S-parameters voor het simuleren van uw eigen ontwerp zijn op aanvraag verkrijgbaar: sales@ept.de
Overzicht van de details
om verschuivingen in de midden- en hoekpositie bij het in elkaar steken te compenseren
om ervoor te zorgen dat de insteekkaart correct wordt aangesloten
betrouwbaar solderen tijdens de verwerking
Verdraaibeveiliging en tolerantiecompensatie voor de insteekkaart
voorkomt dat de stekker op het bord verdraait
- andere aantallen polen
- andere stapelhoogtes
- alternatieve contactcoatings
Vraag nu een individuele connector aan
Rechte stekker versus stekkerpaar

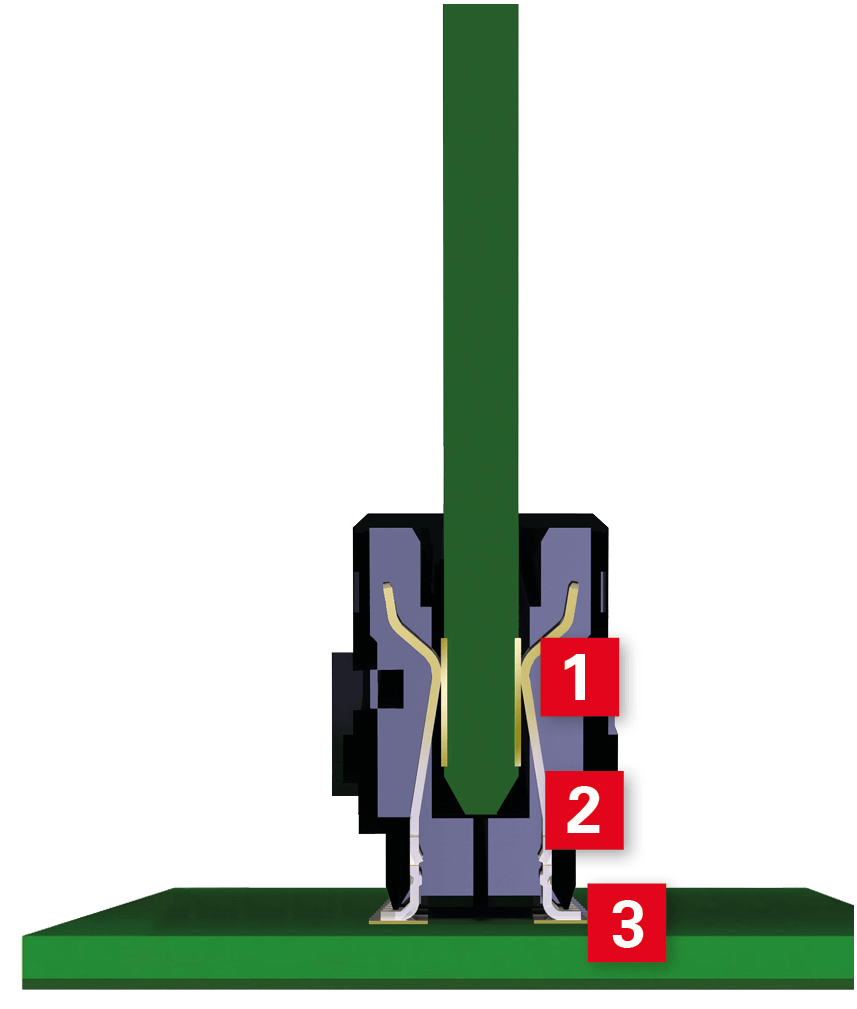

[1] R-contactovergang
[2] R-contact
[3] R-aansluitgebied

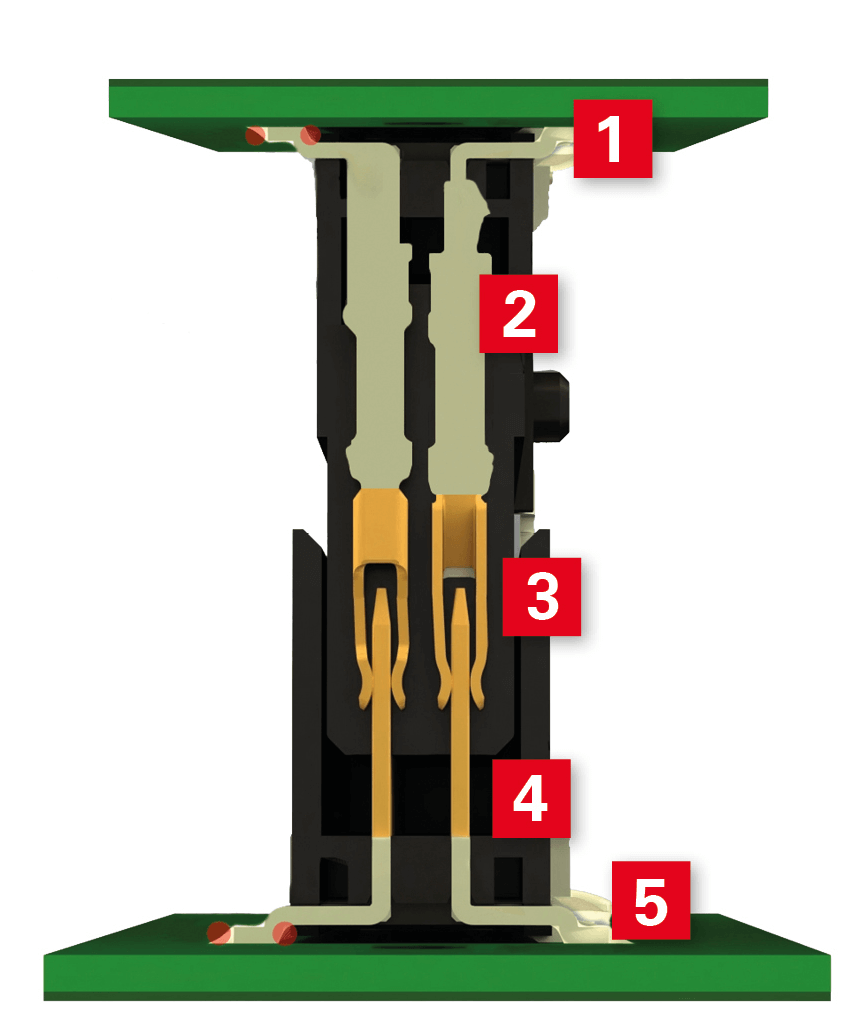

[1] R Aansluitgebied
[2] R Contact
[3] R Contactovergang
[4] R Contact
[5] R Aansluitgebied
Toleranties

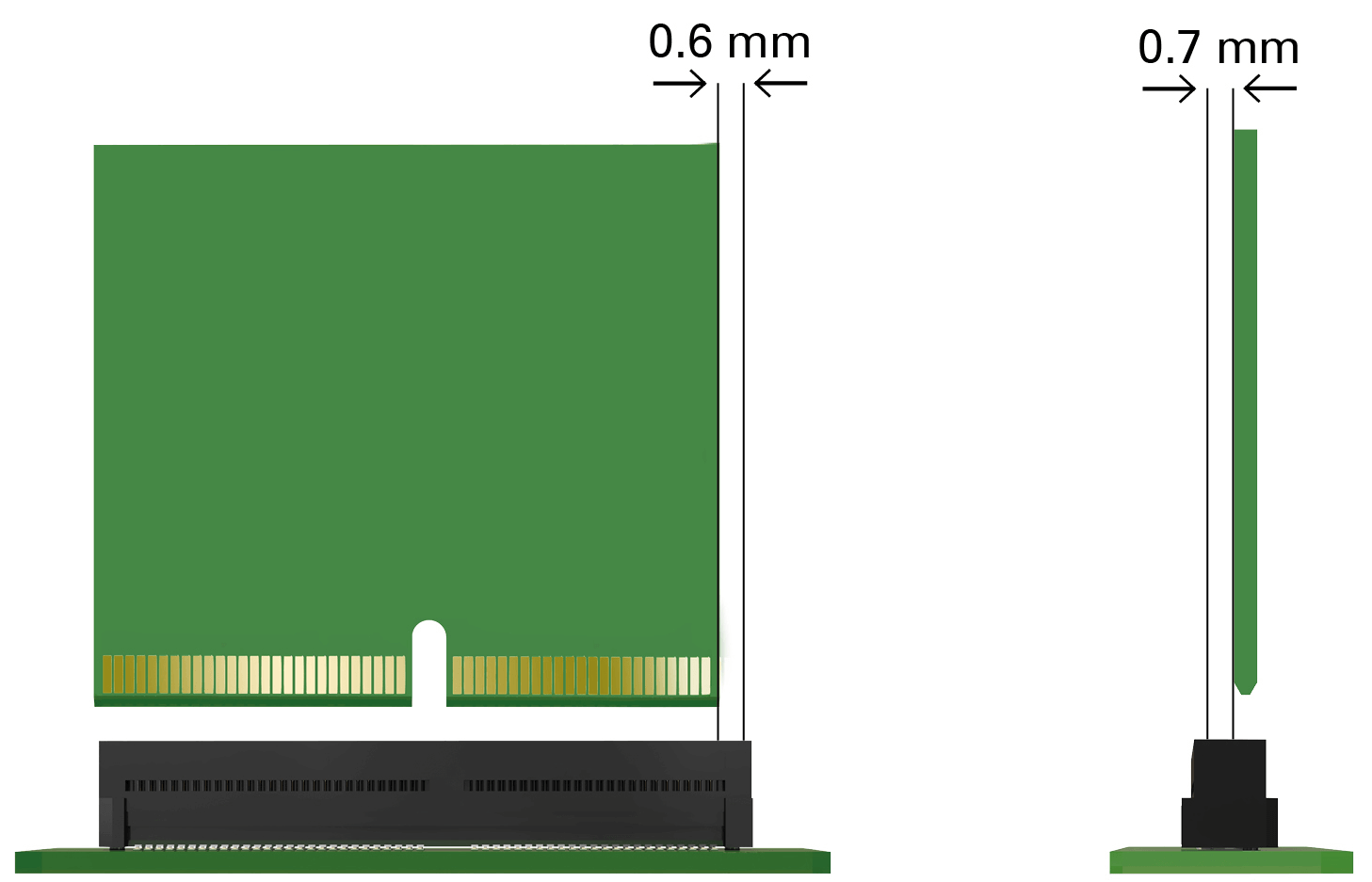

Toegestane toleranties voor middenafwijkingen
De EC.8-directe stekkers tolereren bij het aansluiten een afwijking van 0,6 mm in de lengteas en 0,7 mm in de dwarsas.

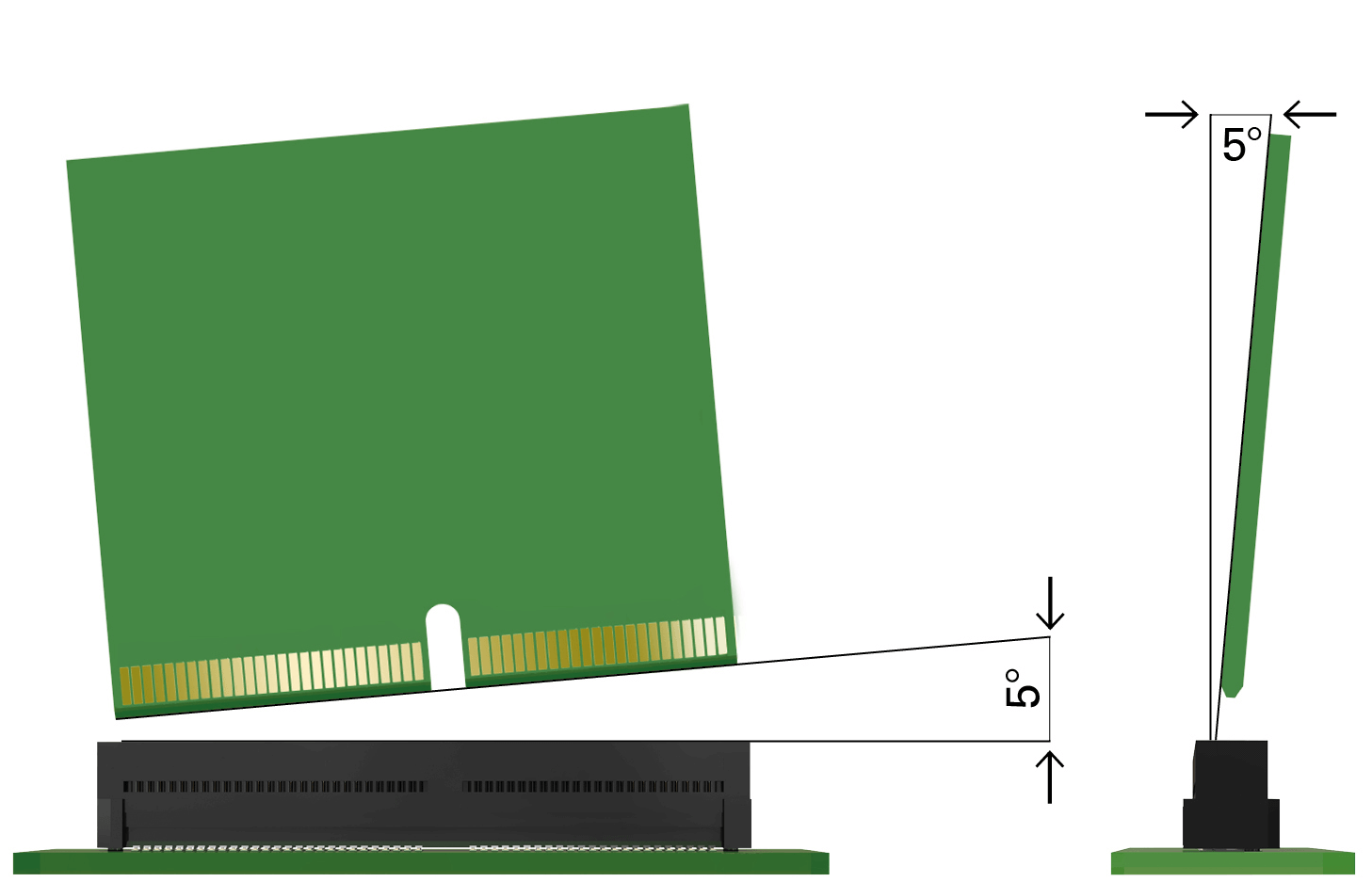

Toegestane toleranties voor hoekafwijkingen
Bij de EC.8-directe stekkers kan de dochterkaart tot 5° schuin ten opzichte van de lengteas en de dwarsas in de EC.8 worden gestoken.
EC.8 SMT-steekverbindingen met een raster van 0,8 mm
Onze EC.8 is door zijn ontwerp al een high-speed-professional en biedt u overdrachtssnelheden tot 28 Gbit/s. Precies wat u nodig heeft voor moderne toepassingen van Industrie 4.0 en aanverwante gebieden zoals het Internet of Things, cloud- of edge-computing.
Naast de hoge gegevensoverdrachtssnelheid biedt de directe connector ook de volgende voordelen:
door de directe aansluiting op een printplaat worden ruimte en middelen bespaard. De materiaalkosten en de kosten voor het monteren van de messtrip vallen namelijk volledig weg. Het technische voordeel vloeit voort uit de vermindering van de weerstanden en invloeden die op een signaal kunnen inwerken.
Om voor elke toepassing de juiste directe connector te kunnen leveren, is onze EC.8 verkrijgbaar in de in de industrie beproefde 0,8 mm-rasterafstand met een variatie van 20 tot 200 signaalpinnen, in stappen van 20.
De EC.8-serie heeft een uitgebreid testprogramma doorlopen, waarbij de correcte werking onder andere na klimaatopslag, schok- en trillingsbelasting of zelfs na 500 steekcycli is aangetoond. Nieuwsgierig? Vraag dan meteen het EC.8 HighSpeed-rapport en de S-parameters aan en overtuig uzelf aan de hand van cijfers en feiten.
FAQ: Vragen en antwoorden over EC.8 SMT-printplaatconnectoren
Hoe kunnen EC.8-stekkers worden gemonteerd?
De rechtstreekse stekkers worden verwerkt met behulp van Surface Mount Technology (SMT). Het solderen gebeurt rechtstreeks op de printplaat.
De levering vindt plaats in marktconforme tape-and-reel-verpakking voor het aantal pinnen van 20 tot 140; dit maakt een volledig geautomatiseerde verwerking via pick-and-place mogelijk.
De uitvoeringen met 160 tot 200 polen worden standaard in een tray verpakt; op aanvraag is ook een tape-and-reel-verpakking mogelijk. Hierbij wordt echter een bredere band gebruikt, die minder gangbaar is.
Volgens welke specificatie/welke lay-out moet de insteekkaart worden vervaardigd?
Raadpleeg de onderstaande tekening voor de afschuining en afmetingen van de printplaat. Voor de goudpads adviseren wij hardgoud. Raadpleeg de producttekening voor meer details.
Waarom zou men een systeem met rechtstreekse connectoren moeten gebruiken?
Met behulp van directe steeksystemen kunnen hoge gegevensoverdrachtssnelheden worden gerealiseerd. In vergelijking met tweedelige steeksystemen zijn hier de negatieve invloeden van de tweede connector op het signaal niet aanwezig. Dit komt vooral door het verminderde aantal contactpunten, minder veranderingen in de doorsnede van de geleider en de daarmee samenhangende geringere richtingsveranderingen van het signaal.
Zo kan ook bij een kleine footprint een hoge prestatie worden bereikt. Bovendien neemt de doorgangsweerstand af in vergelijking met tweedelige steeksystemen, wat resulteert in een verhoogd stroomdraagvermogen.
Is het EC.8-connectorensysteem compatibel met de gangbare specificaties voor dochterkaarten?
Het EC.8-connectorensysteem is geschikt voor dochterkaarten met een dikte van 1,60 mm. Vanaf 80 contacten is er bovendien een ribbel geïntegreerd om verkeerd aansluiten te voorkomen. Bij de 60-polige variant kan deze naar keuze worden weggelaten.
Het EC.8-connectorensysteem voldoet aan de gangbare marktstandaard en is compatibel met de meest gangbare printplaten.
Voor welke toepassingen worden EC.8-stekkers gebruikt?
Dankzij hun veelzijdigheid worden EC.8-stekkers in tal van sectoren voor de meest uiteenlopende toepassingen gebruikt. In de automatiseringstechniek en bij IoT-apparaten profiteren ze bijvoorbeeld van hun kleine rasterafstand en de hoge gegevensoverdrachtssnelheden.
Welke verschuiving tolereren EC.8-steekverbindingen bij het aansluiten van de dochterkaart?
Een hoekafwijking van maximaal 5° is toegestaan in de lengte- en dwarsrichting.
Een afwijking van 0,7 mm loodrecht en 0,6 mm parallel aan de lengteas van de stekker is toegestaan.
Welke gegevenssnelheden kunnen worden overgedragen?
De gegevensoverdrachtssnelheid bedraagt 28 Gbit/s. De volgende grafiek toont het verloop van de invoegdemping over de frequentie.
Welke stromen kunnen worden overgedragen?
Een 140-polige stekker kan tot 3,2 A overbrengen bij een omgevingstemperatuur van 20 °C. Neem voor meer informatie gerust contact met ons op via sales@ept.de
Zijn EC.8-connectoren UL-erkende componenten?
Ja, EC.8-connectoren van ept zijn UL-erkende componenten in de VS en Canada.
Voldoen de EC.8-connectoren aan de RoHS-richtlijn?
RoHS (Restriction of the use of certain Hazardous Substances) is de richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.
Wij bevestigen dat EC.8-connectoren van ept conform zijn met RoHS 2011/65/EU, zoals blijkt uit de RoHS-verklaring. Meer informatie vindt u onder RoHS & REACH
