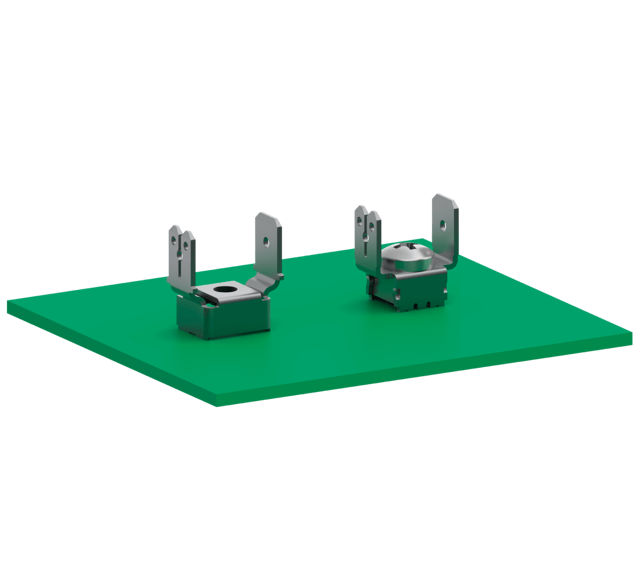

Power Terminals – Stroomvoorziening op de printplaat

Aansluitingen voor stroomvoorziening met insteektechniek: De ept-Power Terminals zijn speciaal bedoeld voor de aansluiting van de stroomvoorziening op de printplaat. De kabel wordt aangesloten via kabelschoenen met schroefbevestiging of via platte steekconnectoren (Faston).

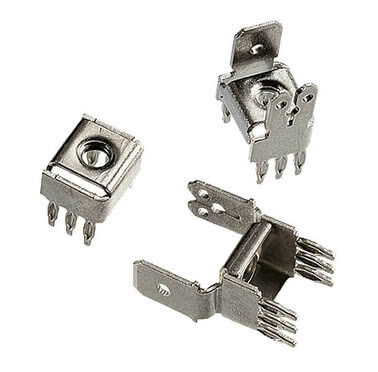

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Kenmerken

eenvoudige aansluiting van stroomkabels;
individuele varianten zoals haakse of gebogen aansluitingen mogelijk;
eenvoudige verwerking door inpersen;
toebehoren: schroeven, M4- of M5-schroefdraad

Toepassingen

Stroomvoorziening via schroefklem of Faston-contact
Backplane-systemen voor stroomvoorziening

Power Terminals: Overzicht

Feiten in een oogopslag Toepassingen Power Terminals-producten Kenmerken

Raster 5,08 x 10,16 mm

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33008

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33008 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33009

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33009 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33048

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33048 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33049

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33049 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33248

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33248 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33249

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-33249 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32004

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32004 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32006

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32006 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32044

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32044 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32046

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32046 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32244

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32244 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32246

M4-schroefdraad, Aansluitlengte 5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomklemmen, raster 5,08 x 10,16 mm Artikelnr. 911-32246 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 10,16 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Raster 5,08 x 7,62 mm

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

M4-schroefdraad, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22015 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22020

Schroefdraad M5, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22020 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M5
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22715/1

M4-schroefdraad, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22715/1 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22720/1

Schroefdraad M5, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-22720/1 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M5
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60045

M4-schroefdraad, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60045 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60050

Schroefdraad M5, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60050 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M5
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60645/1

M4-schroefdraad, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60645/1 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M4
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60650/1

Schroefdraad M5, Aansluitlengte 4,5 mm

Perspassingstechnologie

Stroom

Robuust

Toon meer productgegevens

Stroomaansluitingen met rasterafstand 5,08 x 7,62 mm Artikelnr. 910-60650/1 - Technische gegevens

Basis

Verbindingstechnologie	Perspassingstechnologie
Aansluitlengte	4,5 mm
Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering
Contact coating	Sn

Mechanisch

Rasterdimensie	5,08 x 7,62 mm

Elektrisch

Bedrijfsstroom	20° 45A, 70° 30A, 100° 25A

Verwerking

Draad	M5
Max. aanhaalmoment	1,3 Nm

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Accessoires

Power Terminals klikmoer Artikelnr. 910-20015

M4-schroefdraad

Toon meer productgegevens

Power Terminals klikmoer Artikelnr. 910-20015 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M4

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals klikmoer Artikelnr. 910-20020

Schroefdraad M5

Toon meer productgegevens

Power Terminals klikmoer Artikelnr. 910-20020 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M5

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals cilindrische schroef DIN 84, M4 Artikelnr. 910-20145

M4-schroefdraad

Toon meer productgegevens

Power Terminals cilindrische schroef DIN 84, M4 Artikelnr. 910-20145 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M4

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals kruiskopschroef Artikelnr. 910-20146

M4-schroefdraad

Toon meer productgegevens

Power Terminals kruiskopschroef Artikelnr. 910-20146 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M4

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals cilindrische schroef DIN 84, M5 Artikelnr. 910-20150

Schroefdraad M5

Toon meer productgegevens

Power Terminals cilindrische schroef DIN 84, M5 Artikelnr. 910-20150 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M5

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals-onderlegschijf Artikelnr. 910-20320

M4-schroefdraad

Toon meer productgegevens

Power Terminals-onderlegschijf Artikelnr. 910-20320 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M4

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Power Terminals-onderlegschijf Artikelnr. 910-20330

Schroefdraad M5

Toon meer productgegevens

Power Terminals-onderlegschijf Artikelnr. 910-20330 - Technische gegevens

Basis

Bedrijfstemperatuur	-55 °C tot +125 °C

Materiaal

Contactmateriaal	koperlegering

Verwerking

Draad	M5

Goedkeuringen / conformiteit

Milieu	Voldoet aan de RoHS-richtlijn

Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?

Connectoren op maat aanvragen

"Niet de juiste voor jou? Vraag nu een connector op maat aan!

Username:

Hartelijk dank! We zullen uw verzoek in behandeling nemen en contact met u opnemen.

Mocht u vragen hebben, dan staan wij te allen tijde voor u klaar via e-mail of telefoon.

Geen geschikt product gevonden - Vraag het product nu aan:

Velden met een * zijn verplichte velden.

Bedrijf *

Begroeting

Voornaam *

Naam *

Straat *

POSTCODE *

Locatie *

Land *

e-mail *

Telefoon *

Productvereisten *

U kunt ons privacybeleid hier raadplegen.

Kenmerken

De ept-Power-aansluitklemmen overtuigen door de eenvoudige aansluiting van voedingskabels en de gemakkelijke verwerking door middel van insteken. De Power-aansluitklemmen zijn verkrijgbaar in verschillende uitvoeringen, zoals haaks of met een gebogen aansluiting.
