PC/104, PC/104-Plus
PC/104 en PC/104-Plus zijn standaarden voor Computer on Module (CoM)-modules die in industriële computers worden gebruikt. In tegenstelling tot andere bekende formaten worden deze modules gestapeld. Hierdoor kunnen complexe computersystemen worden opgebouwd. PC/104 en PC/104-Plus bieden volledige hardware- en softwarecompatibiliteit in een extreem kleine vormfactor (96 mm x 90 mm) met een gestandaardiseerd bussysteem (ISA). Dankzij deze standaardisatie kunnen verschillende PC/104-kaarten samen worden gebruikt om een bepaalde taak uit te voeren.
Kenmerken
- Beproefde inperstechniek van ept met Tcom press®
- PC/104-Plus, ook met een afstand van 22
- mm; shrouds als toebehoren;
- aanpassingen in het aantal contacten en/of de mechanische belastbaarheid mogelijk;
- 2,54 mm-raster
Toepassingen
- Board-to-board voor printplaatafstanden van 15,24 mm en 22 mm
PC/104: Overzicht
Filters

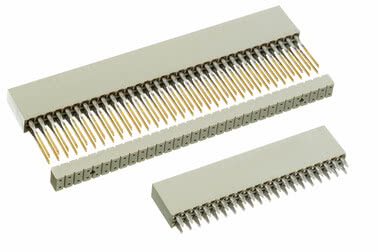

PC/104-connector
PC/104-connector Artikelnr. 962-40202-03
Aansluitlengte 3,4 mm, Aantal pinnen: 40, Kwaliteitsniveau 3
Parallel
Gesoldeerde doorlopende gaatjes
PC/104-connector Artikelnr. 962-40206-03
Aansluitlengte 3,4 mm, Aantal pinnen: 40, Kwaliteitsniveau 2
Parallel
Gesoldeerde doorlopende gaatjes
PC/104-connector Artikelnr. 962-40322-03
Aansluitlengte 3,4 mm, Aantal polen: 64, Kwaliteitsniveau 3
Parallel
Gesoldeerde doorlopende gaatjes
PC/104-connector Artikelnr. 962-40326-03
Aansluitlengte 3,4 mm, Aantal polen: 64, Kwaliteitsniveau 2
Parallel
Gesoldeerde doorlopende gaatjes
PC/104-connector Artikelnr. 962-60202-03
Aansluitlengte 3,4 mm, Aantal pinnen: 40, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60202-12
Aansluitlengte 12,2 mm, Aantal pinnen: 40, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60206-03
Aansluitlengte 3,4 mm, Aantal pinnen: 40, Kwaliteitsniveau 2
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60206-12
Aansluitlengte 12,2 mm, Aantal pinnen: 40, Kwaliteitsniveau 2
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60322-03
Aansluitlengte 3,4 mm, Aantal polen: 64, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60322-12
Aansluitlengte 12,2 mm, Aantal polen: 64, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60326-03
Aansluitlengte 3,4 mm, Aantal polen: 64, Kwaliteitsniveau 2
Parallel
Perspassingstechnologie
PC/104-connector Artikelnr. 962-60326-12
Aansluitlengte 12,2 mm, Aantal polen: 64, Kwaliteitsniveau 2
Parallel
Perspassingstechnologie
PC/104-Plus-stekkerrij
PC/104-Plus-stekkerrij Artikelnr. 272-30000-31
Aansluitlengte 2,8 mm, Aantal polen: 60, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie

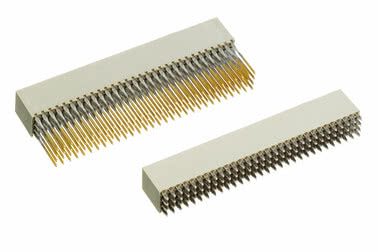

PC/104-Plus-connector
PC/104-Plus-connector Artikelnr. 264-40303-02
Aansluitlengte 2,8 mm, Aantal polen: 120, Kwaliteitsniveau 3
Parallel
Gesoldeerde doorlopende gaatjes
PC/104-Plus-connector Artikelnr. 264-60303-02
Aansluitlengte 2,8 mm, Aantal polen: 120, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie
PC/104-Plus-connector Artikelnr. 264-60303-12
Aansluitlengte 12 mm, Aantal polen: 120, Kwaliteitsniveau 3
Parallel
Perspassingstechnologie

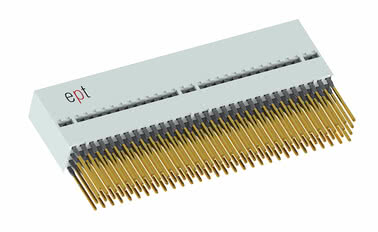

PC/104-Plus-connector 22 mm
PC/104-Plus-connector 22 mm Artikelnr. 264-61303-02
Aansluitlengte 2,8 mm, Aantal polen: 120, Kwaliteitsniveau 3, voor een afstand tussen printplaten van 22 mm
Parallel
Perspassingstechnologie
PC/104-Plus-connector 22 mm Artikelnr. 264-61303-12
Aansluitlengte 12 mm, Aantal polen: 120, Kwaliteitsniveau 3, voor een afstand tussen printplaten van 22 mm
Parallel
Perspassingstechnologie

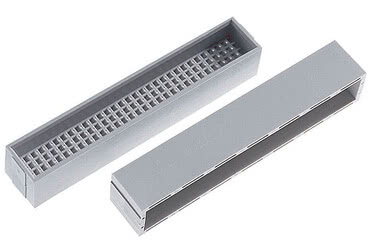

PC/104-Plus-accessoires
PC/104-Plus-afstandhouders Artikelnr. 264-16302
Aantal polen: 120
PC/104-Plus-afdekking Artikelnr. 264-17302
Aantal polen: 120
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
Kenmerken
De PC/104- en PC/104-Plus-connectoren overtuigen dankzij de beproefde Tcom press®-perstechniek van ept. Hiermee zijn printplaatafstanden van 15,24 mm en 22 mm mogelijk. Door aanpassingen in het aantal contacten en/of de mechanische belastbaarheid kunt u volledig op maat gemaakte oplossingen vinden.
Overzicht van de details
Overzicht van de details
Wij vervaardigen op maat gemaakte, individuele steekverbindingen voor uw toepassing.
Vraag nu een op maat gemaakte connector aan
- andere aantallen polen
- andere stapelhoogtes
- alternatieve contactcoatings
Vraag nu een op maat gemaakte connector aan
De PC/104- en PC/104-Plus-standaard
Vanwege de steeds krachtigere componenten werd het noodzakelijk om het PC/104-systeem uit te breiden met een sneller bussysteem. Daarom werd het PC/104-systeem aangevuld met de PCI-bus. Deze uitbreiding werd in de specificatie PC/104-Plus genoemd.
PC/104- en PC/104-Plus-connectoren
Terwijl de PC/104-bus bestaat uit twee parallel aan elkaar te plaatsen connectoren met 40 en 64 pinnen en een steekafstand van 2,54 mm, zijn bij de PC/104-Plus al 120 pinnen met een afstand van 2,00 mm in 4 rijen beschikbaar.
Door het gebruik van connectoren met een overgangszone (lange pinnen) in insteektechniek kunnen meerdere kaarten gemakkelijk op elkaar worden gestapeld (zie afbeelding). De door het PC/104-consortium gespecificeerde afstanden worden gehandhaafd door het gebruik van afstandhouders en shrouds.
Het extra gebruik van afstandspennen is daarmee niet meer nodig.
PC/104- en PC/104-Plus-connectoren
Terwijl de PC/104-bus bestaat uit twee parallel aan elkaar te plaatsen connectoren met 40 en 64 pinnen en een steekafstand van 2,54 mm, zijn bij de PC/104-Plus al 120 pinnen met een afstand van 2,00 mm in 4 rijen beschikbaar.
Door het gebruik van connectoren met een overgangszone (lange pinnen) in insteektechniek kunnen meerdere kaarten gemakkelijk op elkaar worden gestapeld (zie afbeelding). De door het PC/104-consortium gespecificeerde afstanden worden gehandhaafd door het gebruik van afstandhouders en shrouds.
Het extra gebruik van afstandspennen is daarmee niet meer nodig.
vanuit het perspectief van de ontwikkelaar
"De ept-connectoren onderscheiden zich door hun uitmuntende stanskwaliteit, wat vooral blijkt uit de strakke afwerking van de contactpennen. Door de verwerkingskwaliteit en de beschikbare kwaliteitsniveaus is een groot aantal steekcycli gegarandeerd. ept PC/104- en PC/104-Plus-connectoren worden geleverd met de in de markt bekende en beproefde Tcom press®-inperszone en garanderen zo de hoogste betrouwbaarheid in alle denkbare toepassingen.
De contactstrips worden bij deze connector met een eenvoudig vlakplaat-inpersgereedschap ingeperst. Hierdoor vervallen de kosten voor het tijdrovende handmatig solderen en is er geen nabewerking aan de overgangspen nodig. (soldeerbruggen, tinspatten) Bij het inpersen van de veerlijsten met overgangspalen wordt van onderaf een geleidingslichaam opgeschoven dat de overgangspalen stabiliseert. Bovendien dient dit als afstandhouder, zodat de afstand van 0,6" bij het aansluiten van de modules wordt bereikt."
De contactstrips worden bij deze connector met een eenvoudig vlakplaat-inpersgereedschap ingeperst. Hierdoor vervallen de kosten voor het tijdrovende handmatig solderen en is er geen nabewerking aan de overgangspen nodig. (soldeerbruggen, tinspatten) Bij het inpersen van de veerlijsten met overgangspalen wordt van onderaf een geleidingslichaam opgeschoven dat de overgangspalen stabiliseert. Bovendien dient dit als afstandhouder, zodat de afstand van 0,6" bij het aansluiten van de modules wordt bereikt."
FAQ: Vragen en antwoorden over PC/104, PC/104-Plus
Zijn de isolatiebehuizingen van de PC/104- en PC/104 Plus-insteekconnectoren verkrijgbaar in verschillende kleuren? Moeten de behuizingen van de PC/104- en PC/104 Plus-inpersconnectoren apart als accessoires worden besteld? Wat is het bijzondere aan de PC/104- en PC/104 Plus-connectoren?
Zijn de isolatiebehuizingen van de PC/104- en PC/104 Plus-insteekconnectoren verkrijgbaar in verschillende kleuren?
De PC/104- en PC/104 Plus-insteekconnectoren zijn bij ept verkrijgbaar in de kleuren grijs en zwart.
Moeten de behuizingen van de PC/104- en PC/104 Plus-inpersconnectoren apart als accessoires worden besteld?
Het geleidingselement, dat tijdens het insteken de overgangspen stabiliseert, behoort tot de standaarduitrusting van de insteekconnectoren.
Wat is het bijzondere aan de PC/104- en PC/104 Plus-connectoren?
De PC/104- en PC/104-Plus-connectoren overtuigen dankzij de beproefde Tcom press®-perstechniek van ept. Bovendien maken deze connectoren printplaatafstanden van 15,24 mm en 22 mm mogelijk.
