flexilink PCB-connectoren
flexilinkjumper is een flexibel inzetbare, niet-steekbare printplaatconnector die overtuigt door zijn ruimtebesparende ontwerp en tegelijkertijd hoge stroombelastbaarheid van 11 ampère per pin.
Net als bij de flexilinkjumper garandeert de flexilinkb-t-b een betrouwbare contactverbinding bij mechanische belastingen zoals schokken en trillingen dankzij de ‘press-fit-technologie’.
Filters
print-naar-print

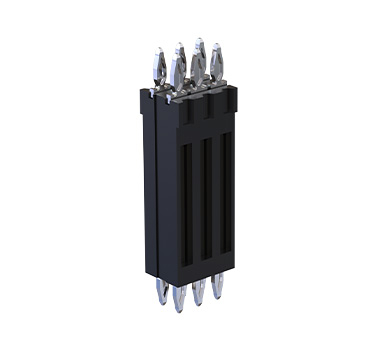

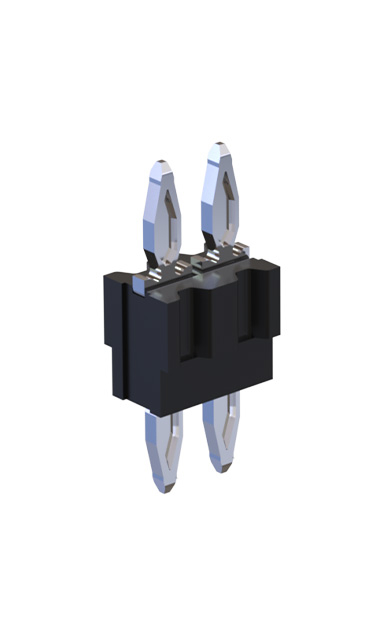

flexilink b-t-b, bouwhoogte 5 mm Artikelnr. 990-52XNN050-110
5 mm bouwhoogte, voor een tweetraps inpersproces, 1 - 3 contactrijen, Ruimte- en kostenbesparing, vervangt afstandhouders, Artikelnummercode: X = aantal rijen, NN = aantal polen per rij, Neem voor vragen contact op met onze verkoopafdeling.
Parallel
Perspassingstechnologie
Stroom
Robuust

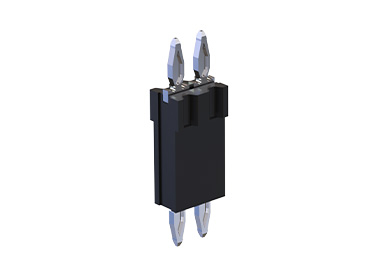

flexilink b-t-b, bouwhoogte 10 mm Artikelnr. 990-52XNN100-110
10 mm bouwhoogte, voor een tweetraps inpersproces, 1 - 3 contactrijen, Ruimte- en kostenbesparing, vervangt afstandhouders, Artikelnummercode: X = aantal rijen, NN = aantal polen per rij, Neem voor vragen contact op met onze verkoopafdeling.
Parallel
Perspassingstechnologie
Stroom
Robuust

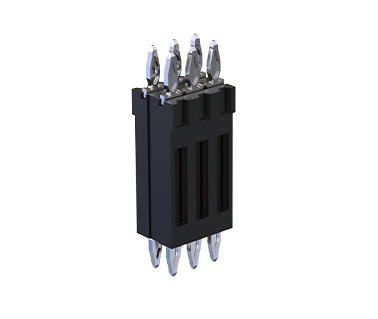

flexilink b-t-b, bouwhoogte 15 mm Artikelnr. 990-52XNN150-110
15 mm bouwhoogte, voor een tweetraps inpersproces, 1 - 3 contactrijen, Ruimte- en kostenbesparing, vervangt afstandhouders, Artikelnummercode: X = aantal rijen, NN = aantal polen per rij, Neem voor vragen contact op met onze verkoopafdeling.
Parallel
Perspassingstechnologie
Stroom
Robuust
flexilink b-t-b, bouwhoogte 20 mm Artikelnr. 990-52XNN200-110
20 mm bouwhoogte, voor een tweetraps inpersproces, 1 - 3 contactrijen, Ruimte- en kostenbesparing, vervangt afstandhouders, Artikelnummercode: X = aantal rijen, NN = aantal polen per rij, Neem voor vragen contact op met onze verkoopafdeling.
Parallel
Perspassingstechnologie
Stroom
Robuust

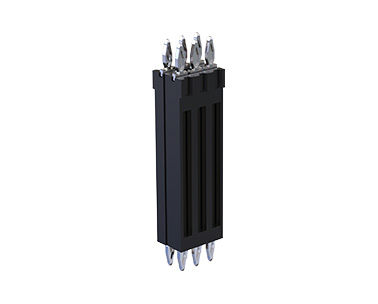

flexilink b-t-b, bouwhoogte 25 mm Artikelnr. 990-52XNN250-110
25 mm bouwhoogte, voor een tweetraps inpersproces, 1 - 3 contactrijen, Ruimte- en kostenbesparing, vervangt afstandhouders, Artikelnummercode: X = aantal rijen, NN = aantal polen per rij, Neem voor vragen contact op met onze verkoopafdeling.
Parallel
Perspassingstechnologie
Stroom
Robuust
jumper
flexilink-jumper, 2 contacten Artikelnr. 991-500200-11
2 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

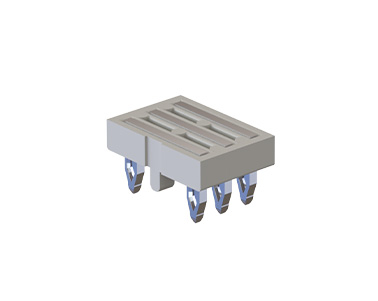

flexilink-jumper, 3 contacten Artikelnr. 991-500300-11
3 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

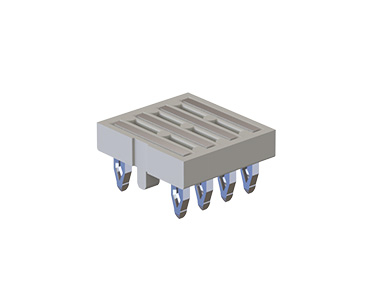

flexilink-jumper, 4 contacten Artikelnr. 991-500400-11
4 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

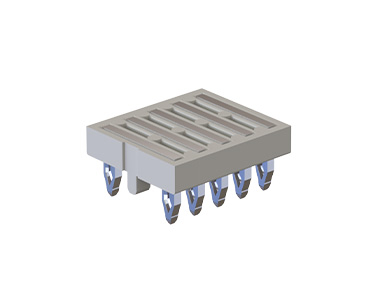

flexilink-jumper, 5-polig Artikelnr. 991-500500-11
5 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

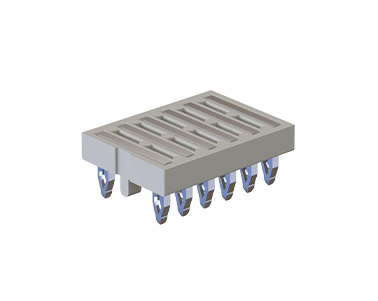

flexilink-jumper, 6 contacten Artikelnr. 991-500600-11
6 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

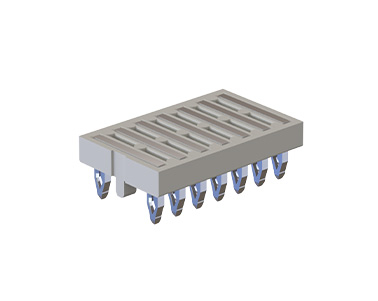

flexilink-jumper, 7 contacten Artikelnr. 991-500700-11
7 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

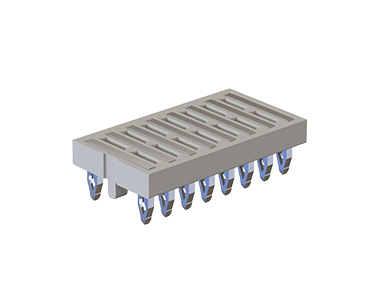

flexilink-jumper, 8 contacten Artikelnr. 991-500800-11
8 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

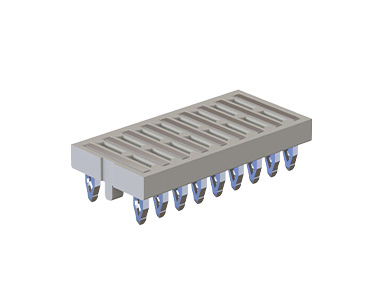

flexilink-jumper, 9-polig Artikelnr. 991-500900-11
9 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom
flexilink-jumper, 10 contacten Artikelnr. 991-501000-11
10 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom
flexilink-jumper, 11 contacten Artikelnr. 991-501100-11
11 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

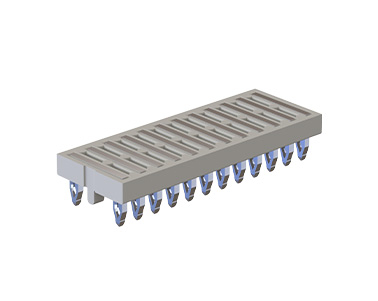

flexilink-jumper, 12-polig Artikelnr. 991-501200-11
12 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

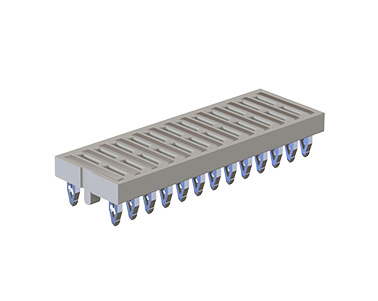

flexilink-jumper, 13 contacten Artikelnr. 991-501300-11
13 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

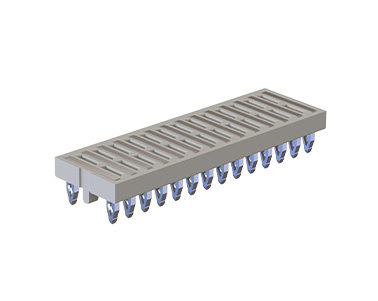

flexilink-jumper, 14-polig Artikelnr. 991-501400-11
14 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom

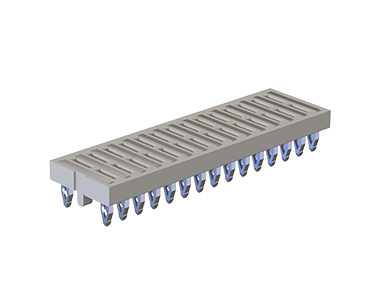

flexilink-jumper, 15 contacten Artikelnr. 991-501500-11
15 contacten, 11 A stroomdraagvermogen, weinig ruimte nodig, eenvoudige verwerking zonder solderen, variabel te configureren met een raster van 2 of 4 mm
Horizontaal
Perspassingstechnologie
Stroom
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
flexilink: Overzicht
printplaatconnector in inperstechnologie
Onze robuuste flexilink-connector in de ‘press-fit-technologie’ is perfect voor een stevige verbinding bij toepassingen met hoge schakelstroom.
De flexilink is verkrijgbaar in twee varianten
: - flexilinkjumper voor horizontale
printplaatverbindingen - flexilinkb-t-b voor parallelle printplaatverbindingen
De flexilink is verkrijgbaar in twee varianten
: - flexilinkjumper voor horizontale
printplaatverbindingen - flexilinkb-t-b voor parallelle printplaatverbindingen
flexilink-jumper voor horizontale printplaatverbindingen:
deze overtuigt door zijn ruimtebesparende ontwerp en tegelijkertijd hoge stroombelastbaarheid (stroomdraagvermogen). De printplaatafstand van 1 millimeter en een benodigde ruimte van slechts 3,8 millimeter op de printplaat maken een maximaal ruimtegebruik en veelzijdige toepassing van de connector mogelijk, bijvoorbeeld voor het koppelen van LED-printplaten. De hoogte van de printplaatconnector bedraagt slechts 2 millimeter.
deze overtuigt door zijn ruimtebesparende ontwerp en tegelijkertijd hoge stroombelastbaarheid (stroomdraagvermogen). De printplaatafstand van 1 millimeter en een benodigde ruimte van slechts 3,8 millimeter op de printplaat maken een maximaal ruimtegebruik en veelzijdige toepassing van de connector mogelijk, bijvoorbeeld voor het koppelen van LED-printplaten. De hoogte van de printplaatconnector bedraagt slechts 2 millimeter.

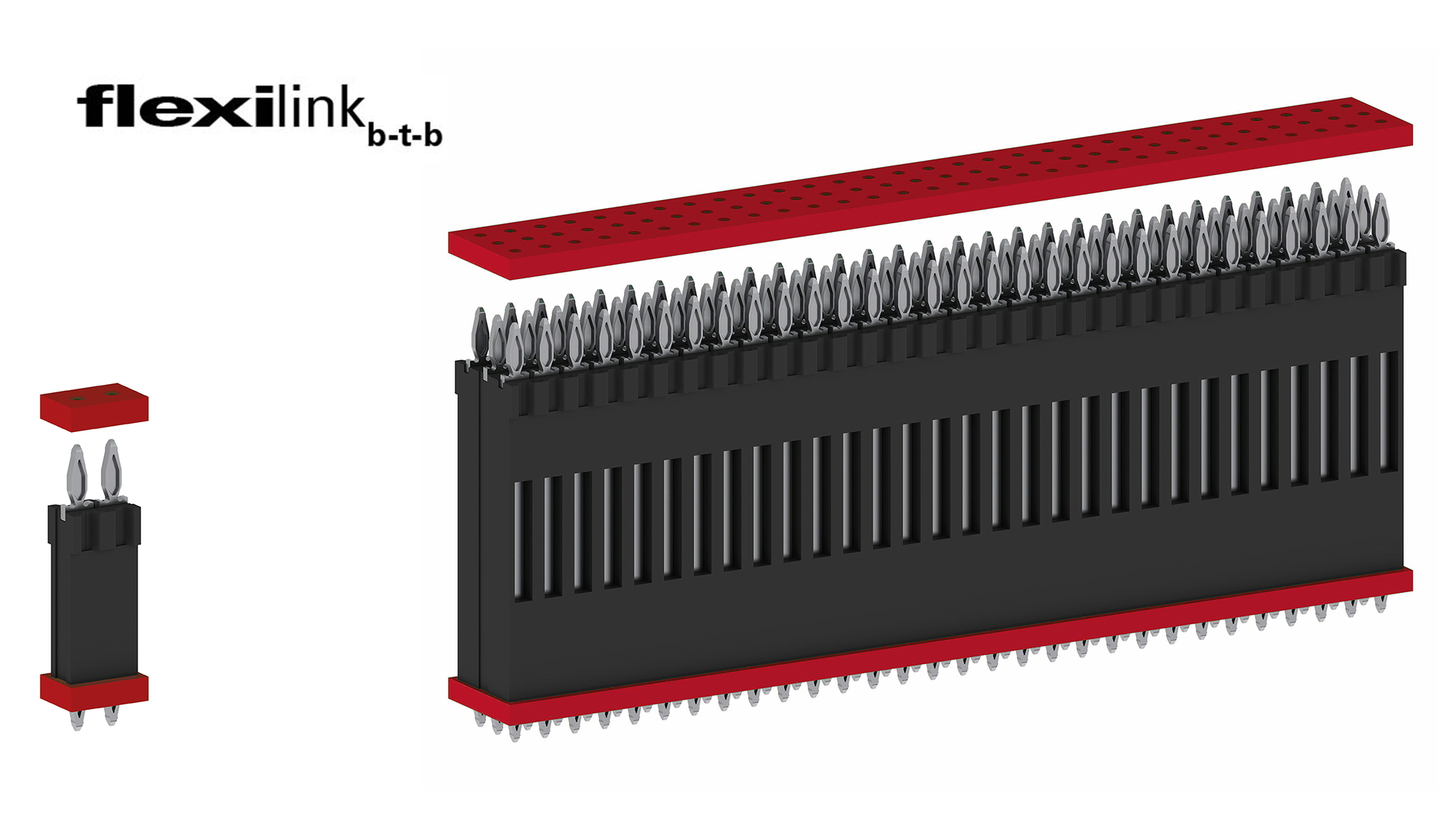

flexilinkb-t-b voor parallelle printplaatverbindingen:
De flexilinkb-t-b-connector met een rastermaat van 2,54 mm garandeert u een hoogwaardige printplaatverbinding met behulp van de press-fit-technologie. De dubbelzijdige connector is DE oplossing voor hoge schakelstromen, aangezien geen enkele contactovergang de stroombelastbaarheid beperkt.
Het duidelijke voordeel: met slechts één component wordt zowel een mechanische als een elektrische verbinding tot stand gebracht. afstandhouder zijn overbodig – u bespaart daardoor niet alleen ruimte op de printplaat, maar ook kosten.
De flexilinkb-t-b past zich aan uw wensen aan: u kunt de flexilinkb-t-b kiezen voor printplaatafstanden van 5 tot 25 millimeter en verschillende rijen en aantallen polen met elkaar combineren.
De flexilinkb-t-b-connector met een rastermaat van 2,54 mm garandeert u een hoogwaardige printplaatverbinding met behulp van de press-fit-technologie. De dubbelzijdige connector is DE oplossing voor hoge schakelstromen, aangezien geen enkele contactovergang de stroombelastbaarheid beperkt.
Het duidelijke voordeel: met slechts één component wordt zowel een mechanische als een elektrische verbinding tot stand gebracht. afstandhouder zijn overbodig – u bespaart daardoor niet alleen ruimte op de printplaat, maar ook kosten.
De flexilinkb-t-b past zich aan uw wensen aan: u kunt de flexilinkb-t-b kiezen voor printplaatafstanden van 5 tot 25 millimeter en verschillende rijen en aantallen polen met elkaar combineren.
Wij vervaardigen uw op maat gemaakte, individuele connector voor uw toepassing.
nu een op maat gemaakte connector aan
- andere aantallen polen
- andere stapelhoogtes
- alternatieve contactcoatings
nu een op maat gemaakte connector aan
Kenmerken van de flexilink-jumper voor printplaten
flexilinkjumper is een flexibel inzetbare, niet-insteekbare printplaatverbinding die overtuigt door zijn ruimtebesparende ontwerp en tegelijkertijd hoge stroom stroombelastbaarheid van 11 ampère per pin. Hij heeft een variabele rastermaat van 2 of 4 millimeter en biedt 2 tot 15 contactbruggen. Dit maakt printplaatafstanden mogelijk geheel naar uw wensen. Daardoor is hij bijzonder geschikt voor toepassingen zoals LED-strips in de gebouw-, automatiserings- en auto-elektronica. Hij is uitstekend bestand tegen zware mechanische belastingen zoals schokken en trillingen. Er is geen omslachtig soldeerproces nodig – de flexilinkjumper zorgt dankzij press-fit-technologie voor een eenvoudige verbinding tussen twee of meer printplaten.
Kenmerken van de Flexilink-jumper

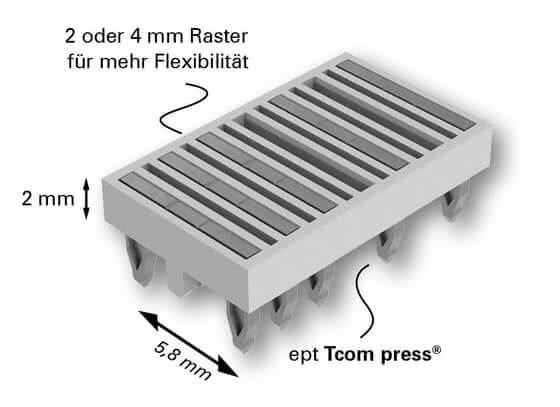

- variabel rastermaat van 2 tot 4 millimeter
- 2 tot 15 contactbruggen
- tot 11 A stroombelastbaarheid per pin
- Ruimte- en kostenbesparing, vervangt afstandhouder
- slechts één component voor de verbinding
- is bestand tegen hoge mechanische belastingen, schokken en trillingen
- Eliminatie van het soldeerproces door inpersen
- individuele printplaatafstand mogelijk
- press-fit-zone Tcom press®
Toepassingen
- LED in de bouw-, automatiserings- en automobieltechniek,
- aandrijftechniek en
- sensortechnologie
Kenmerken van de printplaatconnector flexilink b-t-b
Net als bij de flexilinkjumper garandeert de flexilinkb-t-b een betrouwbare contactverbinding bij mechanische belastingen zoals schokken en trillingen dankzij de ‘press-fit-technologie’. De flexilinkb-t-b kan flexibel aan uw toepassing worden aangepast: configureer uw flexilinkb-t-b qua ‘bouwhoogte’ (bouwhoogte), ‘aantal rijen’ (aantal rijen) en ‘Kontakte’ (contacten). Eén tot drie contactrijen, twee tot negentig pinnen en printplaatafstanden tussen 5 en 25 millimeter zijn mogelijk. Elke pin heeft een stroomstroombelastbaarheid-vermogen van maximaal 11 ampère. Daardoor is de flexilinkb-t-b bijzonder geschikt voor toepassingen met hoge stroomsterkte en komt hij optimaal tot zijn recht bij gangbare toepassingen met printplaten met dik koper.
Functies b-t-b
- tot 11 A stroomstroombelastbaarheid per pin
- 2 tot 90 contacten
- 5 tot 25 millimeter bouwhoogte
- 1 tot 3 rijen
- ruimte- en kostenbesparing, vervangt afstandhouder
- slechts één component nodig
- voor de verbinding hoge mechanische belasting bij schokken en trillingen
- geen soldeerproces nodig – press-fit-technologie press-fit-zone Tcom
- press®
Toepassingen
Werktuigmachines
Landbouwtechniek
Automobielindustrie
Intralogistiek
Hef- en kraantechniek
Aandrijftechniek
Landbouwtechniek
Automobielindustrie
Intralogistiek
Hef- en kraantechniek
Aandrijftechniek
FAQ: Vragen en antwoorden over flexilink-printplaatconnectoren
Kan de Flexilink ook in een dikkere koperen basis worden geperst? Waarom geldt er een geminimale bestelhoeveelheid bij flexilink?
Kan de Flexilink ook in een dikkere koperen basis worden geperst?
Ja, de flexilink kan uitstekend in dikke koperen printplaten worden geperst.
Waarom geldt er een geminimale bestelhoeveelheid bij flexilink?
De minimale afnamehoeveelheden zijn het gevolg van de omvangrijke advieswerkzaamheden, de complexe machinetechnologie en de hoge instelkosten van de pers.
Getuigenissen
Wij respecteren de wens van onze klanten om hun anonimiteit te bewaren en noemen daarom hieronder geen bronnen.
Wij staan echter volledig in voor de authenticiteit van deze verklaringen.
Wij staan echter volledig in voor de authenticiteit van deze verklaringen.
Met behulp van de flexilink van ept konden we onze ruimteproblemen oplossen en onze nieuwe ontwikkeling op tijd op de markt brengen.
Dankzij de gasdichte press-fit-zone van ept konden we de flexilink inzetten om er ook bij ingegoten assemblages zeker van te zijn dat er geen contactonderbrekingen zouden optreden.
Met de Flexilink kunnen we precies de afstanden tussen de printplaten realiseren die we nodig hebben.
Bij onze tests onder extreme belastingen met schokken en trillingen hebben we de beste resultaten behaald met de flexilink: er was geen enkele contactonderbreking op de verbindingspunten tussen de flexilink-pinnen en de doorgemetalliseerd gat van de printplaat!
Met de Flexilink hebben we slechts één onderdeel nodig in plaats van twee om printplaten betrouwbaar met elkaar te verbinden.
