Velox hogesnelheids-backplane

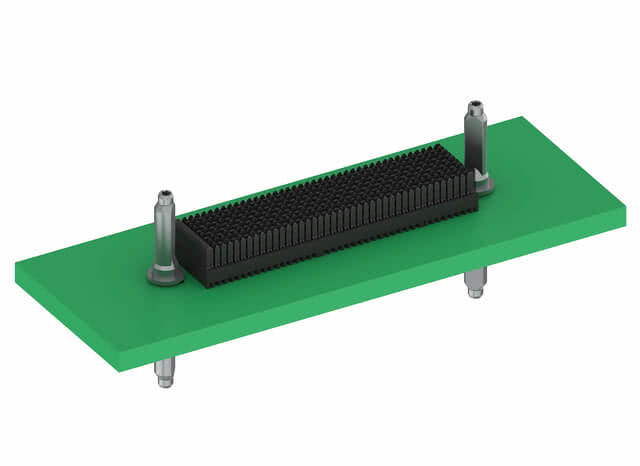

Velox® is een modulair connectorensysteem voor high-speed backplane-toepassingen. Het is speciaal ontwikkeld voor markten met hoge prestatie-eisen.
De Velox®-productserie voldoet aan de strenge eisen van VITA46-systemen. Er zijn vier verschillende types verkrijgbaar, die individueel kunnen worden geconfigureerd. Dit biedt ontwikkelaars meer flexibiliteit bij het ontwerpen van printplaatlay-outs.
Het 1,27 µm dikke gouden oppervlak garandeert bovendien een lange levensduur van het systeem.
De Velox®-productserie voldoet aan de strenge eisen van VITA46-systemen. Er zijn vier verschillende types verkrijgbaar, die individueel kunnen worden geconfigureerd. Dit biedt ontwikkelaars meer flexibiliteit bij het ontwerpen van printplaatlay-outs.
Het 1,27 µm dikke gouden oppervlak garandeert bovendien een lange levensduur van het systeem.
Kenmerken
- 10 Gbit/s
- Robuust ontwerp
- Getest volgens VITA46
- Lange levensduur 200 steekcycli
- „Heavy Gold“-coating
- Inwendige contacten
- Modulair connector-systeem
- Individuele contactconfiguratie
Toepassingen
- Militaire
- lucht- en
- ruimtevaartsystemen voor zware belasting
- Telecommunicatie / gegevensoverdracht
Velox: Overzicht
Filters

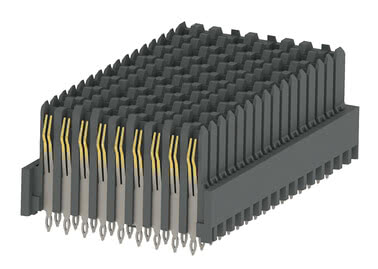

16-links
Velox 16-links Artikelnr. 308-52100-41
Oppervlakte press-fit-zone: SnPb, Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox 16-links Artikelnr. 308-52100-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
midden
Velox Center Artikelnr. 308-50100-41
Oppervlakte press-fit-zone: SnPb, Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50100-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50101-41
Oppervlakte press-fit-zone: SnPb, Individueel bemand (135 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50101-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Individueel bemand (135 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50102-41
Oppervlakte press-fit-zone: SnPb, Individueel bemand (71 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50102-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Individueel bemand (71 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50103-41
Oppervlakte press-fit-zone: SnPb, Individueel bemand (80 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox Center Artikelnr. 308-50103-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Individueel bemand (80 contacten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
16-rechts
Velox 16-rechts Artikelnr. 308-51100-41
Oppervlakte press-fit-zone: SnPb, Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox 16-rechts Artikelnr. 308-51100-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Volledig uitgerust (144 contactpunten), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust

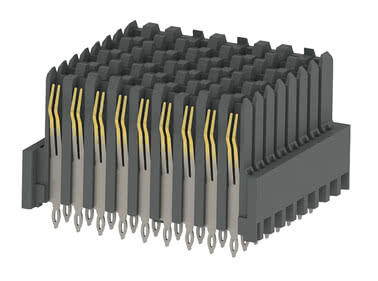

8-links
Velox 8-links Artikelnr. 308-52200-41
Oppervlakte press-fit-zone: SnPb, Volledig uitgerust (72 aansluitingen), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Velox 8-links Artikelnr. 308-52200-42
Oppervlakte press-fit-zone: Sn (voldoet aan de RoHS-richtlijn), Volledig uitgerust (72 aansluitingen), Aansluittechniek: inpersen, Raster 1,8 mm, Gegevensoverdrachtssnelheid 10 Gbit/s
Rechthoekig
Perspassingstechnologie
Hoge snelheid
Robuust
Ander aantal palen? Andere stapelhoogtes? Alternatieve contactcoatings? Aangepaste varianten? Achterblijvende contacten?
Kenmerken
De Velox®-connectoren hebben een robuust ontwerp met een goudlaag van 1,27 μm (50 micro") dik. De contacten zijn daarbij inwendig geplaatst en daardoor extra beschermd. Al deze kenmerken dragen bij aan een zeer lange levensduur van minimaal 200 steekcycli. Velox® is daarom bijzonder geschikt voor high-speed backplane-toepassingen met een gegevensdoorvoer van 10 Gbit/s. De hoge weerstand van de connectoren is al bewezen in tests die zijn uitgevoerd volgens de VITA-46-norm.

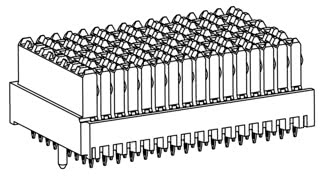

Overzicht van de details
Overzicht van de details
De VITA46-specificatie
De Vita46-specificaties, ook bekend als VPX, beschrijven een nieuw systeem van hogesnelheidsconnectoren. Er worden onder andere Gigabit Ethernet, PCI Express, Serial RapidIO en InfiniBand overgedragen. De van de VMEbus bekende 6HE- en 3HE-Europak-formaatkaarten worden ondersteund om maximale compatibiliteit te garanderen. Ook hybride systemen worden zo mogelijk. De VITA 46-standaard is ontwikkeld door de organisatie VITA, voornamelijk voor computersystemen die hoge belastingen moeten kunnen weerstaan, zoals bij militaire toepassingen.
Vier verschillende uitvoeringen kunnen modulair met elkaar worden gecombineerd. Velox®-connectoren zijn door het verschillende aantal contacten zeer flexibel. Deze eigenschap wordt benadrukt door de mogelijkheid om de varianten individueel te configureren.
Vier verschillende uitvoeringen kunnen modulair met elkaar worden gecombineerd. Velox®-connectoren zijn door het verschillende aantal contacten zeer flexibel. Deze eigenschap wordt benadrukt door de mogelijkheid om de varianten individueel te configureren.
vanuit het perspectief van de ontwikkelaar
"Het Velox®-connectorensysteem is door ept speciaal ontwikkeld voor VITA-46-systemen, ook bekend onder de naam VPX. Velox® omvat vier verschillende soorten connectoren die modulair aan elkaar kunnen worden gekoppeld. Bovendien kan de klant zelf het aantal contacten kiezen. Hij bestelt ofwel volledig uitgeruste connectoren met 72 of 144 contacten, ofwel een individuele contactconfiguratie. Dit biedt ontwikkelaars veel flexibiliteit bij het ontwerpen van printplaten. Het systeem is speciaal ontwikkeld voor toepassingen met hoge prestatie-eisen. Dankzij de goudcoating en de contacten die zich binnen het isolerende lichaam bevinden, is het uiterst robuust."
FAQ: Vragen en antwoorden over Velox
Voor welke gegevensoverdrachtssnelheden zijn de Velox®-connectoren geschikt? Zijn Velox®-connectoren van ept compatibel met andere connectoren op de markt? Kan ept een op maat gemaakte contactvoering voor de Velox®-connectoren leveren?
Voor welke gegevensoverdrachtssnelheden zijn de Velox®-connectoren geschikt?
De Velox®-connectoren maken gegevensoverdrachtssnelheden tot 10 Gbit/s mogelijk.
Zijn Velox®-connectoren van ept compatibel met andere connectoren op de markt?
ept garandeert dat de Velox®-connectoren volledig compatibel zijn met alle VITA-46-systemen die op de markt verkrijgbaar zijn.
Kan ept een op maat gemaakte contactvoering voor de Velox®-connectoren leveren?
Alle vier de verschillende types Velox®-connectoren zijn verkrijgbaar met een individuele configuratie.
