ept rust adp MERKUR uit met
hogesnelheidsconnectoren voor mini-pc's
ept GmbH rust adp MERKUR uit met hogesnelheidsconnectoren voor de adp Mini-PC
Sinds de oprichting in 1957 is de Gauselmann-Groep uitgegroeid tot een internationaal opererend grootconcern met wereldwijd ongeveer 14.000 medewerkers en een jaaromzet van meer dan 3 miljard euro. De kerncompetenties van het bedrijf liggen in de ontwikkeling van spelsoftware en de productie van speelautomaten. Bij de dochteronderneming adp MERKUR GmbH komen de ontwikkeling, productie en distributie van spellen en speelautomaten samen.
Eén pc, talloze mogelijkheden

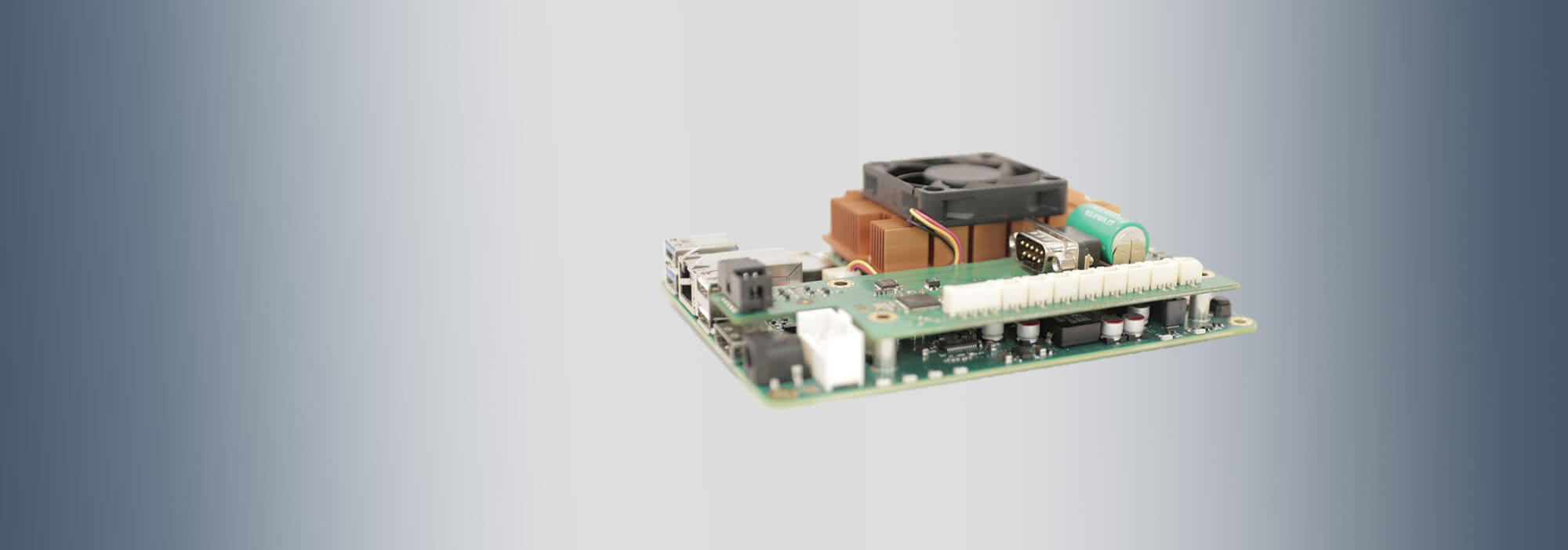

Voor gebruik in haar speelautomaten heeft adp MERKUR de „adp Mini-PC“ ontwikkeld, een besturingseenheid die speciaal is ontworpen voor toepassingen met een laag stroomverbruik. De focus ligt daarbij op terminaloplossingen of producten op het gebied van jeugdbescherming. Dankzij de gebruikte SMARC-standaard kan de prestatie van de CPU worden geschaald en zo aan de vereisten worden aangepast.
Modulariteit voor schaalbaarheid
Met de ontwikkeling van hun mini-pc speelt adp MERKUR volledig in op de huidige trend van modularisering. Om de prestatieklasse van de CPU en de functionaliteit aan te kunnen passen aan het specifieke toepassingsgebied, was een modulaire opbouw van de besturingseenheid namelijk noodzakelijk. De basis van de adp mini-pc wordt gevormd door een speciaal door adp MERKUR ontwikkelde carrierboard, die alle gangbare pc-interfaces zoals DisplayPort, USB 3.0, USB 2.0 en Ethernet omvat. Met deze interfaces doet de carrierboard in niets onder voor een industriële pc en kan deze dus in grote aantallen op verschillende locaties worden ingezet, zonder dat er verschillende bestukingsvarianten moeten worden onderhouden. Een multifunctionele interface maakt het bovendien mogelijk om de functionaliteit uit te breiden via insteekmodules. Hiervoor beschikt het over diverse high-speed interfaces zoals PCIe 3.0 en USB, evenals verschillende I/O's, UART's en de bijbehorende bedrijfsspanningen. Het wordt bijvoorbeeld toegepast in WLAN-uitbreidingen, geheugeninterfaces of bij de aanpassing aan bestaande kabelbomen.
Aanpassingsvermogen en duurzaamheid
Vóór de ontwikkeling van de mini-pc werkte adp MERKUR met ingekochte consumenten-box-pc's. Deze waren echter zeer beperkt wat betreft levensduur en aanpasbaarheid, waardoor een eigen ontwikkeling absoluut noodzakelijk werd. Met de adp mini-pc kon bovendien worden gegarandeerd dat deze individueel was aangepast aan de eisen van adp MERKUR. Een bijzonder voordeel is de duurzaamheid van de nieuwe oplossing: retourzendingen hoeven niet te worden weggegooid, maar kunnen ook in andere toepassingen opnieuw worden gebruikt.
Dat zegt adp Merkur
„De samenwerking verliep altijd vlot, direct en constructief. Dankzij de directe begeleiding verloopt de ontwikkeling, en ook het oplossen van problemen, hier efficiënt.“
– Daniel Marsch, teamleider ontwikkeling bij adp MERKUR –
– Daniel Marsch, teamleider ontwikkeling bij adp MERKUR –
Eisen aan de connector

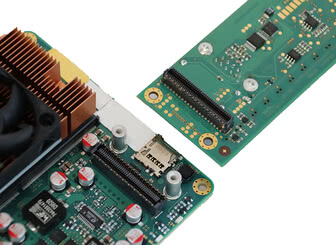

Het aanpassingsvermogen en de herbruikbaarheid stellen echter bijzondere eisen aan de connector die de carrierboard en de insteekmodule met elkaar moet verbinden. Een vereiste was dat deze geschikt moest zijn voor hogesnelheidstoepassingen, waarbij gegevensoverdrachtssnelheden van 16 Gbit/s en meer voorkomen. Door het verwisselen van de modules moet de connector echter ook bijzonder slijtvast zijn, zodat deze ondanks herhaaldelijk aansluiten altijd een storingsvrije aansluitoplossing biedt. Bovendien was het voor adp MERKUR van cruciaal belang dat de connector ook aan de onderzijde van de printplaat kan worden gesoldeerd en zich hier niet van losmaakt tijdens het zogenaamde 'overhead solderen', oftewel het reflow-soldeerproces. Een ander belangrijk aspect was de verdraaibeveiliging van de connector bij het aansluiten, om een betrouwbare verbinding te garanderen en ervoor te zorgen dat de connector niet al bij de installatie wordt beschadigd.
De oplossing: Zero8

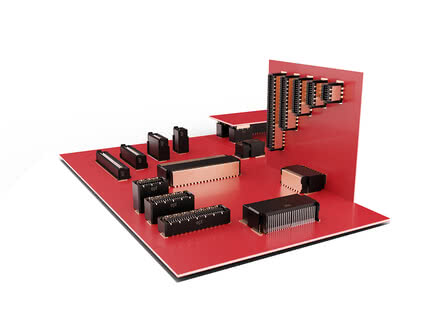

Gegevenssnelheid, robuustheid, kwaliteit en verdraaibeveiliging – eisen waaraan de Zero8-connector voldoet. Hij geldt als de allrounder onder de ept-connectoren, omdat hij naast zijn hogesnelheidseigenschappen en robuustheid ook een breed scala aan varianten biedt: zo kon adp MERKUR kiezen uit haakse, rechte, afgeschermde en niet-afgeschermde stekkers in verschillende bouwhoogtes en met verschillende aantallen polen. Uiteindelijk werd gekozen voor de rechte, 80-polige Zero8-connector, die een mezzanineverbinding mogelijk maakte met een printplaatafstand van 10,5 tot 12 mm. Een extra afscherming zorgde voor een optimale elektromagnetische compatibiliteit en daarmee voor een ongestoorde signaalstroom.
Meer informatie over het product vindt u hier:
Zero8 »
Meer informatie over het product vindt u hier:
Zero8 »
Betrouwbare partners
De keuze om een connector van ept aan te schaffen lag voor adp MERKUR voor de hand: de twee bedrijven werken al vele jaren op basis van groot vertrouwen samen. Zo kwam de Zero8 van ept al vroeg op de shortlist terecht. Doorslaggevend was echter de garantie van ept dat de connector ook bij het bovenhands monteren niet van de printplaat zou vallen: „Deze garantie krijg je van GEEN ENKELE andere fabrikant – voorbeeldig!”, vindt ook Daniel Marsch, teamleider bij de ontwikkelingsafdeling van adp MERKUR.
Andere projecten
Verplichtingen als deze en de persoonlijke klantbegeleiding zorgden ervoor dat adp MERKUR naast de adp Mini-PC nog meer projecten met ept realiseerde. Zo kwam de Zero8 opnieuw van pas: voor de aansluiting van het bedieningspaneel van de speelautomaat „Zonic“ op de rest van de kabelboom werd gezocht naar een betrouwbare aansluitoplossing. Dankzij de positieve ervaringen met ept en hun Zero8 duurde de zoektocht echter niet lang.
