met maximale schaalbaarheid!
Ontdek de 5 superkrachten van de Zero8-productfamilie
Profiteer vanaf nu van maximale efficiëntie, betrouwbare contacten, signaalbeveiliging, snelheid en robuustheid.
De Zero8-productfamilie van ept is speciaal ontwikkeld voor veeleisende industriële toepassingen en biedt daarbij maximale schaalbaarheid: u kunt de uitvoeringen, stapelhoogte en het aantal polen individueel aanpassen aan uw behoeften. De socket en stekker zijn verkrijgbaar in de uitvoeringen low-profile, mid-profile en high-profile, zowel in rechte als in haakse uitvoering. De stekker is bovendien verkrijgbaar in x-high-profile, waardoor de Zero8-connector dankzij de verschillende bouwhoogtes printplaatafstanden tussen 6 en 21 mm kan realiseren. Daarbij kunt u variabele aantallen polen tussen 12 en 80 aanvragen.
Maar dat is nog niet alles. Ook wat betreft de afscherming heeft u de keuze. Beide zijden van het stekkerpaar met of zonder afscherming? Of zelfs slechts één zijde met afscherming? De keuze is aan u – alle Zero8-stekkers zijn in ieder geval onderling steekcompatibel en vrij combineerbaar, ongeacht of ze met of zonder afscherming zijn.
Maar dat is nog niet alles. Ook wat betreft de afscherming heeft u de keuze. Beide zijden van het stekkerpaar met of zonder afscherming? Of zelfs slechts één zijde met afscherming? De keuze is aan u – alle Zero8-stekkers zijn in ieder geval onderling steekcompatibel en vrij combineerbaar, ongeacht of ze met of zonder afscherming zijn.
De robuuste, dubbelzijdige ScaleX-aansluittechnologie is bestand tegen de zware omstandigheden van industriële toepassingen en garandeert een betrouwbaar contact bij mechanische belastingen zoals schokken en trillingen. Bovendien compenseert deze technologie in alle richtingen de toleranties van de apparaten wanneer deze zijn aangesloten. Dankzij de EMC-afscherming worden de signalen in een industriële omgeving perfect beschermd tegen invloeden van buitenaf en garandeert de materiaalsamenstelling een gegevensoverdrachtssnelheid van maximaal 16 Gbit/s. Bovendien heeft ept een stap verder gedacht: de geometrie van de connector is zo ontworpen dat de contacten zelfs bij onjuist gebruik niet beschadigd kunnen raken.
Superkracht: EFFICIËNTIE
Ruimtebesparing dankzij een raster van 0,8 mm
Alle Zero8-connectoren hebben een contactafstand van 0,8 mm in een ruimtebesparend raster, zodat ze zo min mogelijk ruimte op de printplaat innemen. Ondanks de kleine rasterafstand worden de contacten op het gladde oppervlak met elkaar verbonden en niet op de ruwe stansrand. Dit zorgt ervoor dat de contacten aanzienlijk beter bestand zijn tegen slijtage, bijvoorbeeld bij microbewegingen.
Variabele contacten van 12 tot 80
Zero8 is verkrijgbaar met 12, 20, 32, 52 of 80 contacten voor een maximale flexibiliteit bij uw toepassing. De connector is tweerijig; zo bevinden zich bij een 12-polige connector bijvoorbeeld 6 contacten in één rij. Indien nodig kunnen ook varianten met een specifiek aantal polen worden vervaardigd, bijvoorbeeld voor grotere lucht- en kruipafstanden.
Verkrijgbaar in afgeschermde en niet-afgeschermde uitvoering
Ook wat betreft de afscherming heeft u de keuze! Beide kanten van het stekkerpaar met of zonder afscherming? Of zelfs maar één kant met afscherming? De keuze is aan u – alle Zero8-connectoren zijn in ieder geval onderling compatibel en vrij te combineren, ongeacht of ze al dan niet afgeschermd zijn. Bij de afgeschermde uitvoeringen bevinden de soldeeraansluitingen van de contacten zich onder de connector, terwijl ze bij de niet-afgeschermde uitvoeringen aan de zijkanten zitten om tijdens het productieproces een AOI-controle mogelijk te maken.

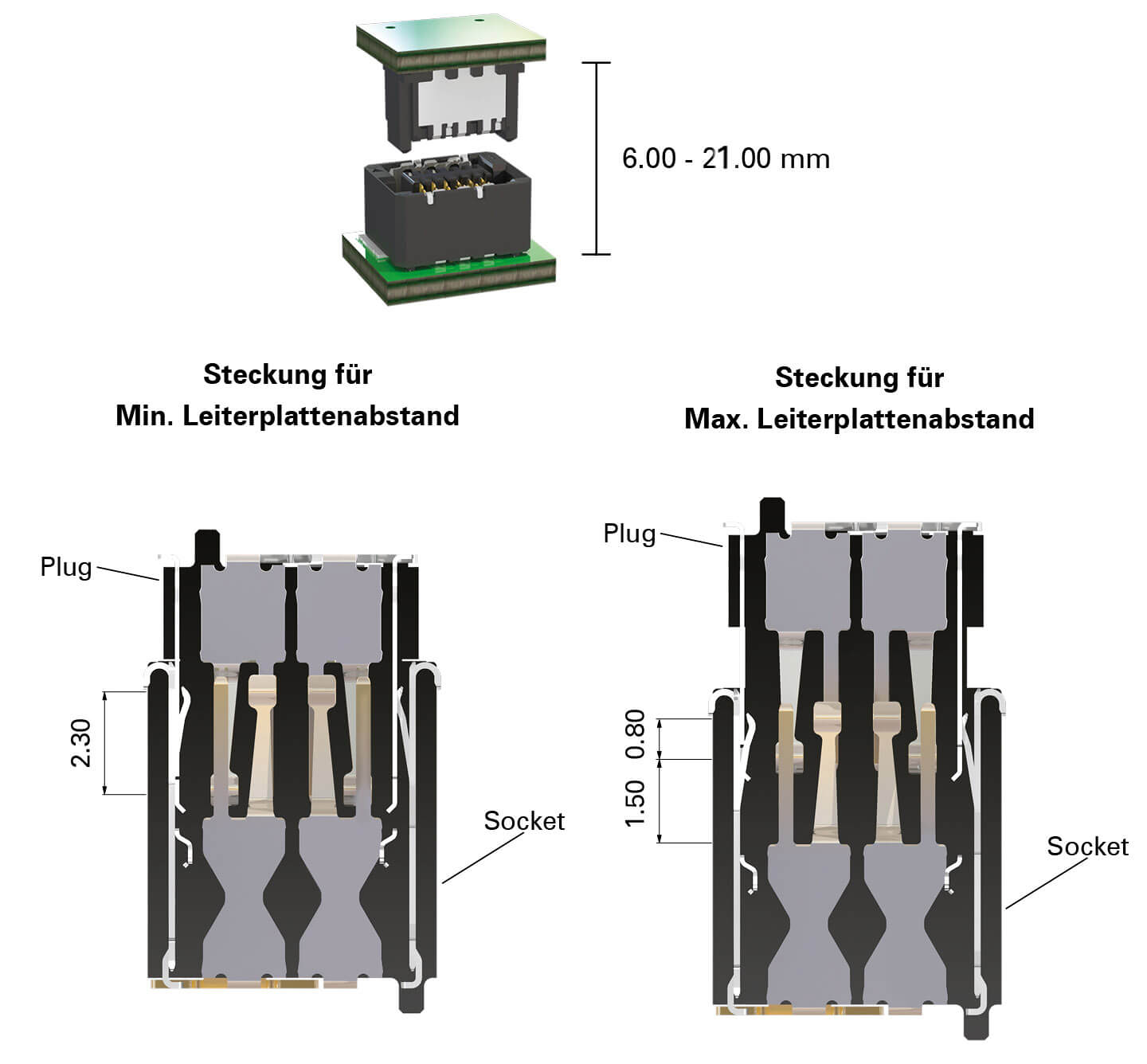

Stapelhoogtes van 6 tot 21 mm
Met de rechte uitvoeringen low, mid en high kunnen printplaatafstanden in elke gewenste maat tussen 6 en 21 mm worden gerealiseerd. Door de stekker tot aan de aanslag in te steken, wordt de minimaal mogelijke printplaatafstand bereikt. Stekker en contactdoos kunnen binnen een bereik van 1,5 mm variabel worden geplaatst om de maximaal mogelijke printplaatafstand te bereiken. De resterende 0,8 mm garanderen daarbij een betrouwbare contactverbinding (beveiliging tegen te ver steken).
Hoekige uitvoeringen voor toepassingen van 90° tot 180°
Door de haakse vorm, in combinatie met de rechte vorm, kunnen printplaten in een hoek van 90° ten opzichte van elkaar worden geplaatst, bijvoorbeeld voor backplanes met dochterkaarten. De combinatie van twee gebogen uitvoeringen maakt het mogelijk om twee printplaten naast elkaar te plaatsen in een hoek van 180 graden. Dit alles is verkrijgbaar in afgeschermde of niet-afgeschermde uitvoering en met 12, 20, 32, 52 of 80 contacten voor maximale flexibiliteit in uw toepassing.
Ontwikkel uw oplossingen met maximale efficiëntie. Dankzij de functies van Zero8 bereikt u sneller uw doel en profiteert u daarbij van een enorme verscheidenheid aan varianten. Er zijn zelfs gebogen uitvoeringen beschikbaar voor toepassingen van 90° en 180°.
Gratis whitepaper over hoge snelheid en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Gratis whitepaper over hoge snelheid en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Superkracht: CONTACTZEKERHEID
Innovatief ScaleX-contactsysteem
ScaleX – dit merk staat voor robuuste contacttechnologie in een variabel schaalbaar connectorensysteem. Het is speciaal ontwikkeld om enerzijds een hoge mechanische robuustheid en anderzijds uitstekende hoogfrequente eigenschappen te combineren. Deze combinatie is uniek in de wereld van printplaatconnectoren.
Twee contactvlakken per pin
Elk contactpaar bestaat uit twee mescontacten en twee veercontacten. Deze redundantie zorgt niet alleen voor een optimale contactzekerheid, met name in veeleisende omgevingen zoals bij schokken en trillingen, maar ook voor een opvallende duurzaamheid en betrouwbaarheid in uw toepassing. Bovendien zijn alle contacten aangebracht op de gladde kant van de contactoppervlakken, en niet op de ruwe stansrand, zoals bij veel andere geminiaturiseerde connectoren.
Bestand tegen schokken en trillingen
Dankzij de redundantie bij alle contacten en het feit dat er alleen contact wordt gemaakt op gladde, gewalste oppervlakken, is de weerstand tegen schokken en trillingen buitengewoon hoog. Zero8-connectoren zijn onderworpen aan grondige tests en kwalificaties volgens de norm IEC 60512. Wij stellen onze uitgebreide testrapporten graag aan u ter beschikking.
Uitstekende bescherming tegen inspringen
Elk gestoken contactpaar van socket en stekker heeft een overstekbereik van minimaal 0,8 mm; dit komt overeen met de afstand van het contactpunt tot de contactpuntpunt, oftewel het punt waarop er geen contact meer zou zijn. Dit overstekbereik van minimaal 0,8 mm garandeert een overeenkomstig hoge tolerantiecompensatie en daarmee de hoogste veiligheid in elke toepassing. Bij het tot aanslag inbrengen van de stekker in de aansluiting neemt de overstekzone toe tot maximaal 2,3 mm per contactpaar.
Geschikt voor minimaal 500 steekcycli
De contacten van de Zero8 zijn zo ontworpen dat ze ook na 500 steekcycli een betrouwbare verbinding garanderen, zelfs onder invloed van temperatuurwisselingen en schadelijke gassen. Ook al worden de contacten niet 500 keer met elkaar verbonden, vormen steekcycli toch een geschikt criterium om te bepalen in hoeverre connectoren bij herhaalde temperatuurwisselingen of trillingen („fretting corrosion“) nog goed blijven functioneren.
Ook dit zal u zeker aanspreken: de Zero8-serie connectoren overtuigt door de innovatieve ScaleX-technologie. Deze robuuste, dubbelzijdige connectoren zijn bestand tegen de zware omstandigheden van industriële toepassingen en garanderen een betrouwbare verbinding. Zelfs onder extreme omgevingsomstandigheden en bij mechanische belasting, zoals schokken en trillingen.
Gratis whitepaper over robuustheid »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Gratis whitepaper over robuustheid »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Superkracht: SIGNALBESCHERMING

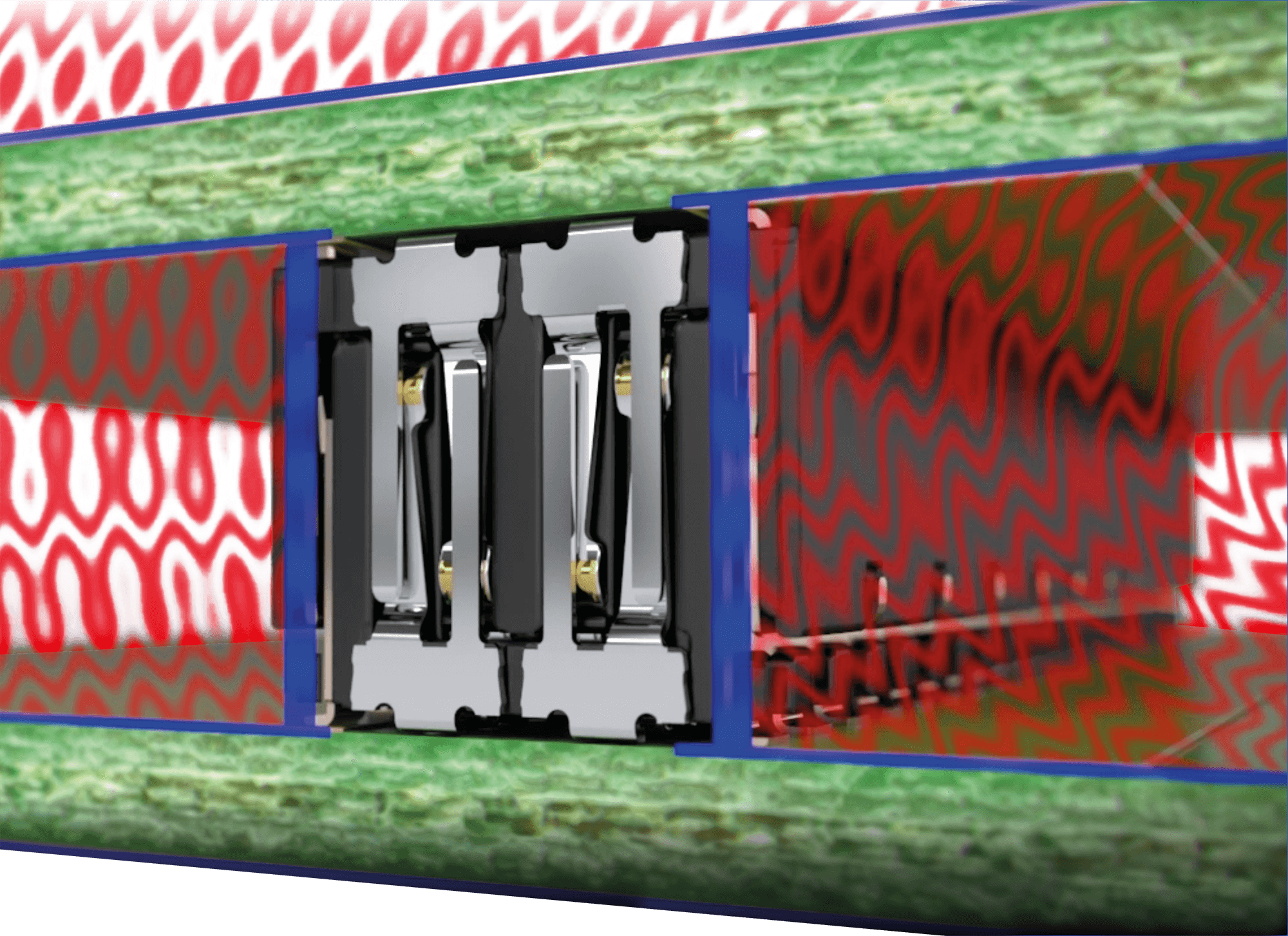

Nieuw ontwikkeld EMC-afschermingsconcept
Bij de ontwikkeling van de Zero8 is gelet op dubbelzijdige afscherming. Dit garandeert een storingsvrije gegevensoverdracht, zoals vereist is bij veel toepassingen, bijvoorbeeld voor Industry 4.0 of het IoT. Het gebruikte afschermingsmateriaal is speciaal geschikt voor hoge eisen op het gebied van elektromagnetische compatibiliteit.
Optimale afvoer van storingsstromen
De afschermingsplaten zijn groot en hebben weinig onderbrekingen, wat een zo groot mogelijke bescherming garandeert. Bovendien zorgt het grote aantal contactpunten tussen de afschermingsplaat en de printplaat voor een optimale afvoer van stoorstromen. Zo zijn er bij een 20-polige connector op een afschermingsplaat met een lengte van 8 mm in totaal 5 soldeerverbindingspunten met de printplaat.
Koppelingsinductie van max. 10 picohenry
In uitgebreide tests bij een gespecialiseerd laboratorium zijn de effecten van de elektrische en magnetische veldsterkte eerst gesimuleerd en vervolgens door middel van proeven getest. De behaalde resultaten zijn uitstekend en kunnen indien nodig ter beschikking worden gesteld. Een van de belangrijkste meetresultaten was dat met Zero8-connectoren een koppelingsinductie van maximaal 10 pH werd bereikt.
Als alternatief ook zonder afscherming
Ook wat betreft de afscherming heeft u de keuze! Beide kanten van het connectorpaar met of zonder afscherming? Of zelfs maar één kant met afscherming? De keuze is aan u – alle Zero8-connectoren zijn in ieder geval onderling compatibel en vrij te combineren, ongeacht of ze al dan niet afgeschermd zijn. Bij de afgeschermde uitvoeringen bevinden de soldeeraansluitingen van de contacten zich onderaan de connector, terwijl ze bij de niet-afgeschermde uitvoeringen aan de zijkanten zitten, om tijdens het productieproces een AOI-controle mogelijk te maken.
Het nieuw ontwikkelde, dubbelzijdige afschermingsconcept van de Zero8-connectoren garandeert u een storingsvrije hogesnelheidsoverdracht in een industriële omgeving. Het gebruikte afschermingsmateriaal is speciaal geschikt voor componenten waaraan hoge eisen worden gesteld op het gebied van elektromagnetische compatibiliteit en garandeert een koppelingsinductiviteit van max. 10 picohenry voor de connector.
Gratis whitepaper over hoge snelheid en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Gratis whitepaper over hoge snelheid en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Superkracht: SNELHEID

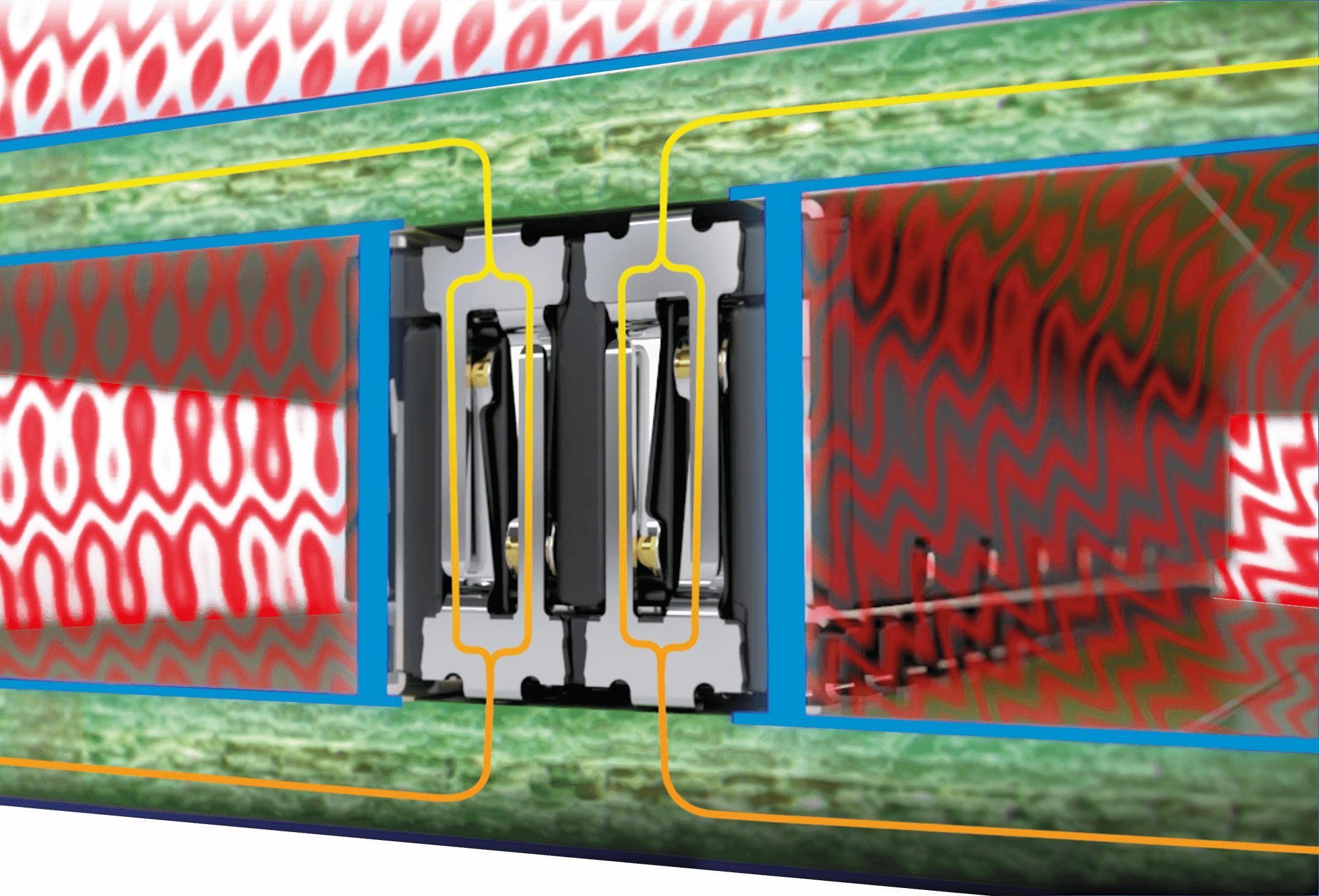

Geschikt voor PCIe 4.0 en Industrial Ethernet
Zero8-connectoren voldoen aan de eisen van de PCI Express Gen. 4- en Industrial Ethernet-specificaties, zoals die in veel toepassingen vereist zijn, bijvoorbeeld voor Industrie 4.0 of het IoT. Naast de invoegdemping vertoont Zero8 zeer goede eigenschappen wat betreft de terugkaatsdemping en de overspraak.
HF-signaaloverdracht 16 Gbit/s +
Zero8-connectoren zijn bij uitstek geschikt voor toepassingen met een gegevensoverdrachtssnelheid tot 16 Gbit/s. Dankzij de uitstekende eigenschappen op het gebied van invoegdemping kan Zero8 zelfs worden gebruikt voor toepassingen tot 25 Gbit/s. Deze uitstekende geschiktheid gaat gepaard met een uiterst robuust en bestendig contactsysteem voor veeleisende omgevingen, zoals schokken, trillingen of schadelijke gassen. Deze combinatie is uniek.
Extra signaalbescherming door afscherming
Het dubbelzijdige afschermingsconcept garandeert een storingsvrije hogesnelheidsgegevensoverdracht in een industriële omgeving. Het voert storingsstromen betrouwbaar af via de meervoudige contactpunten op beide printplaten. Het afschermingsconcept beschermt enerzijds de connector tegen elektromagnetische storingen (storingsput), maar ook aangrenzende componenten wanneer de connector zelf als storingsbron fungeert.
SI-modellen beschikbaar
Zero8 is eerst grondig gesimuleerd op basis van zijn HF-eigenschappen en vervolgens getest in praktijktests. Er zijn betrouwbare testrapporten en SI-modellen beschikbaar voor simulaties in uw toepassing.
HighSpeed is de toverformule van de Zero8-productfamilie van ept. Simulaties met het Zero8-connectorensysteem bij 16 Gbit/s laten een uitstekende signaalintegriteit zien en zijn daarmee bij uitstek geschikt voor PCIe 4.0 en Industrial Ethernet. Wij stellen de S-parameters graag ter beschikking voor uw toepassingssimulaties.
Gratis whitepaper Highspeed en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Gratis whitepaper Highspeed en EMC »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Superkracht: ROBUUSTHEID
Bescherming van alle contacten
Zero8 is zo ontworpen dat de contacten zelfs bij onjuist gebruik niet beschadigd raken. De contacten zijn verborgen in het isolerende huis en daardoor optimaal beschermd tegen mogelijke mechanische invloeden, zoals aanraking. Dit garandeert de grootst mogelijke veiligheid voor uw toepassing.
Beveiliging tegen verdraaien bij het aansluiten
De in het isolatielichaam ingebouwde polarisatie voorkomt dat de connectoren verkeerd worden aangesloten doordat ze verdraaien. Dit betekent dat de stekker en de aansluiting alleen op elkaar kunnen worden aangesloten als ze in een bepaalde richting zijn uitgelijnd. Bovendien zorgen uitgesproken geleidingselementen in het isolatielichaam ervoor dat de aansluiting veilig verloopt.
Mechanische ontlasting door twee boardlocks
Per connector worden twee board locks op de printplaat gesoldeerd, waardoor de signaalcontacten mechanisch worden ontlast. Dit voorkomt dat de signaalcontacten bij het loskoppelen van stekker en contactdoos van het soldeerpunt afbreken.

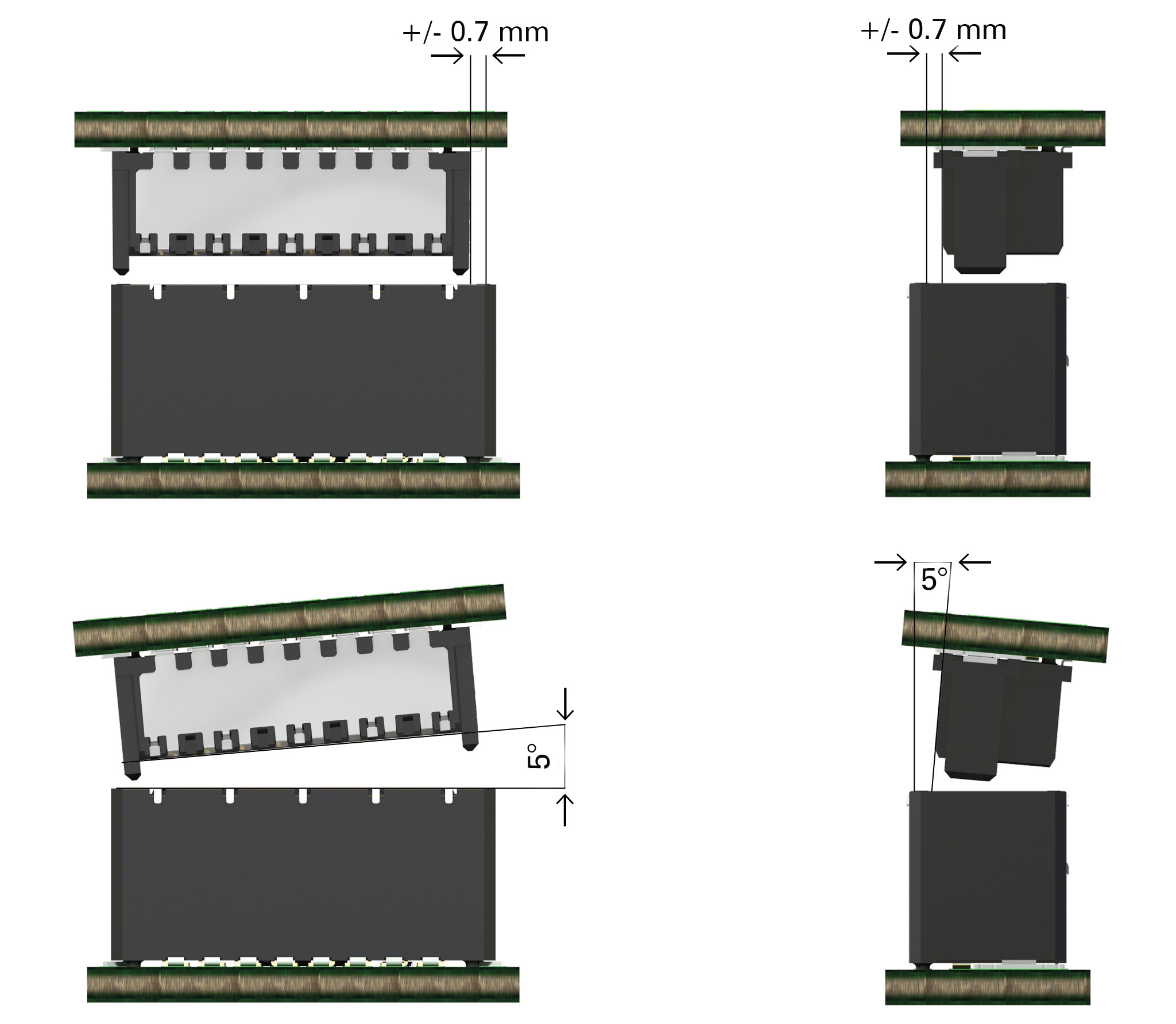

Compensatie van oneffenheden tot 0,7 mm bij de installatie
Dankzij de afschuiningen aan de rand van de isolatielichamen kunnen de stekker en de contactdoos tijdens het aansluiten een verschuiving van maximaal 0,7 mm opvangen. De mes- en veercontacten worden tijdens het aansluiten zo ten opzichte van elkaar geleid dat er een betrouwbaar contact tot stand komt en het zogenaamde „te ver insteken“ wordt voorkomen.
Grote tolerantiecompensatie tijdens het gebruik
In aangesloten toestand kunnen de aansluiting en de stekker een onderlinge verschuiving van maximaal 0,4 mm verdragen. Dit biedt u ruime speelruimte bij het bepalen van de toleranties in uw toepassingen. Bovendien biedt het de mogelijkheid om meerdere connectorparen op een printplaat te plaatsen zonder dat dit ten koste gaat van de contactzekerheid.
Als al die topfuncties nog eens worden aangevuld met een enorme robuustheid, dan is dat Zero8 van ept. Of het nu gaat om de slimme verdraaibeveiliging bij het aansluiten of de compensatie van verschuivingen tot 0,7 mm bij de installatie: Zero8 doet wat het belooft.
Gratis whitepaper over robuustheid »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
Gratis whitepaper over robuustheid »
Vraag een gratis proefpakket aan »
Meer informatie vindt u hier.
