Board-to-board-connectoren voor industriële sensoren en camerasystemen
Miniaturisatie, snelle gegevensoverdracht en robuustheid: de huidige trends in de industriële automatisering stellen steeds hogere eisen aan sensoren en camerasystemen, evenals aan de componenten waarin deze zijn ingebouwd. Bij de keuze van de juiste connector moet daarom, afhankelijk van het toepassingsgebied, rekening worden gehouden met verschillende criteria.
Actuele trends in sensor- en cameratechnologie
De toenemende trend naar modularisering en het thema Industrie 4.0 hebben een grote invloed op de moderne sensor- en cameratechnologie. Sensoren worden tegenwoordig meestal modulair opgebouwd om kosten te besparen bij de ontwikkeling en productrealisatie. De behuizingen worden daarbij gestandaardiseerd, terwijl de functionaliteit van de sensor door de elektronica wordt bepaald. Variabele printplaten kunnen daarbij individueel worden gecombineerd met behulp van haakse of mezzanine-verbindingen (afb. 1). De gestandaardiseerde bouwvorm biedt de gebruiker voordelen door een uniforme afhandeling bij de montage, inbedrijfstelling en het gebruik van de sensor.
Bovendien worden sensoren en camerasystemen voor industriële automatisering steeds intelligenter. Naast de eigenlijke meetwaarderegistratie worden daarom ook andere functies in de apparaten geïntegreerd:
Bovendien worden sensoren en camerasystemen voor industriële automatisering steeds intelligenter. Naast de eigenlijke meetwaarderegistratie worden daarom ook andere functies in de apparaten geïntegreerd:
- Geavanceerde diagnosefuncties voor het bewaken van de levensduur van de sensoren en voor foutdetectie;
- parametrering van de sensor; onderhoud
- op afstand
- ; communicatie van de sensor naar de cloud en integratie van bus- of IO-Link-functionaliteiten
Eisen aan moderne sensoren en camerasystemen
In lijn met deze trends moeten hedendaagse sensoren en camerasystemen aan bepaalde eisen voldoen, wat uiteraard ook gevolgen heeft voor de te gebruiken connectoren:
- Hoge mate van miniaturisatie
- Betrouwbare hogesnelheidstransmissie
- Goede elektromagnetische compatibiliteit (EMC)
- Bescherming tegen ongunstige weersomstandigheden
- Uitstekende robuustheid
Gratis whitepaper over sensortechnologie
Voor meer informatie over de eisen die aan moderne sensoren en camerasystemen worden gesteld en over de keuze van de juiste connector, sturen wij u graag onze gratis whitepaper toe:
De keuze van de juiste connector
Vooral sensoren en camerasystemen die dicht bij machines worden gebruikt, worden blootgesteld aan bijzonder ruwe omgevingsinvloeden. Door middel van gieten kan de elektronica weliswaar tegen deze externe invloeden worden beschermd, maar daarvoor is ook een aansluitoplossing nodig die geschikt is voor gieten. Voor gewone connectoren is dit vaak een probleem, omdat vooral het kwetsbare steekgedeelte tegen de gietmassa moet worden beschermd en de veelgebruikte veer-mes-contacttechnologie niet de vereiste IP-beschermingsklasse voor deze materialen biedt.

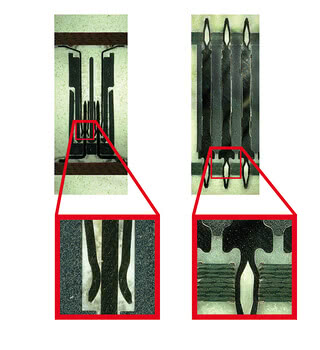

Om toch de vereiste betrouwbaarheid te garanderen, is het raadzaam om te kiezen voor een eendelige aansluitoplossing, dat wil zeggen een connector die zonder het conventionele steekgedeelte werkt. Dit maakt een duurzame en robuuste aansluitoplossing mogelijk, waarbij het binnendringen van de gietmassa in het contactgebied wordt uitgesloten (afb. 2).
Voor toepassingsgebieden die bijzondere eisen stellen aan de robuustheid van de steekverbinding, wordt bovendien de miljarden keren beproefde printplaatverbinding aanbevolen door middel van dubbelzijdige inperszones. Met slechts één component wordt zowel een mechanische als een elektrische verbinding tot stand gebracht. Zo kunnen bovendien omslachtige soldeerwerkzaamheden of dure kabeloplossingen worden vermeden en daarmee kostenbesparingen tot 50 procent worden gerealiseerd. Door het wegvallen van het steekgebied in combinatie met de inperstechniek kan een stekkerverbinding ook schokbelastingen van 50 tot 200 g weerstaan zonder dat het contact wordt onderbroken.
Om toch de vereiste betrouwbaarheid te garanderen, is het raadzaam om te kiezen voor een eendelige aansluitoplossing, dat wil zeggen een connector die zonder het conventionele steekgedeelte werkt. Dit maakt een duurzame en robuuste aansluitoplossing mogelijk, waarbij het binnendringen van de gietmassa in het contactgebied wordt uitgesloten (afb. 2).
Voor toepassingsgebieden die bijzondere eisen stellen aan de robuustheid van de steekverbinding, wordt bovendien de miljarden keren beproefde printplaatverbinding aanbevolen door middel van dubbelzijdige inperszones. Met slechts één component wordt zowel een mechanische als een elektrische verbinding tot stand gebracht. Zo kunnen bovendien omslachtige soldeerwerkzaamheden of dure kabeloplossingen worden vermeden en daarmee kostenbesparingen tot 50 procent worden gerealiseerd. Door het wegvallen van het steekgebied in combinatie met de inperstechniek kan een stekkerverbinding ook schokbelastingen van 50 tot 200 g weerstaan zonder dat het contact wordt onderbroken.
Webinars op maat
Heeft u gedetailleerde kennis nodig om de juiste verbindingstechnologie te kiezen op basis van uw eisen? Maak
dan een afspraak voor een gratis webinar met ons.
Wij geven u een uitgebreid overzicht van de verschillende verbindingstechnologieën voor stekkers en connectoren en bieden u daarbij niet alleen gedetailleerde kennis, maar ook handige insider-tips.
dan een afspraak voor een gratis webinar met ons.
Wij geven u een uitgebreid overzicht van de verschillende verbindingstechnologieën voor stekkers en connectoren en bieden u daarbij niet alleen gedetailleerde kennis, maar ook handige insider-tips.
Geschikte connectoren voor sensor- en camerasystemen
flexilinkb-t-b
Onze flexilinkb-t-b-connector voldoet precies aan deze eisen op het gebied van robuustheid en storingsvrijheid en is bovendien verkrijgbaar in de beproefde inperstechniek.
Meer informatie over het product vindt u hier:
Flexilink »
Onze flexilinkb-t-b-connector voldoet precies aan deze eisen op het gebied van robuustheid en storingsvrijheid en is bovendien verkrijgbaar in de beproefde inperstechniek.
Meer informatie over het product vindt u hier:
Flexilink »
Sensoren, maar ook camerasystemen worden daarentegen steeds compacter naarmate hun prestaties toenemen. Hier zijn hoge snelheid en miniaturisatie van groot belang. Voor hoogwaardige, geminiaturiseerde toepassingen zijn vooral oplossingen in ruimtebesparende SMT-techniek met een raster van 0,5 tot 0,8 mm geschikt.
Colibri

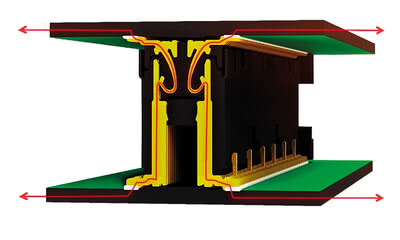

De Colibri-printplaatconnector zorgt dankzij het voor hoge snelheden geoptimaliseerde contactontwerp voor een snelle en storingsvrije signaaloverdracht vanaf 10 Gbit/s. Een optionele afscherming biedt bovendien bescherming tegen elektromagnetische storingen.
Meer informatie over het product vindt u hier:
Colibri »
De Colibri-printplaatconnector zorgt dankzij het voor hoge snelheden geoptimaliseerde contactontwerp voor een snelle en storingsvrije signaaloverdracht vanaf 10 Gbit/s. Een optionele afscherming biedt bovendien bescherming tegen elektromagnetische storingen.
Meer informatie over het product vindt u hier:
Colibri »

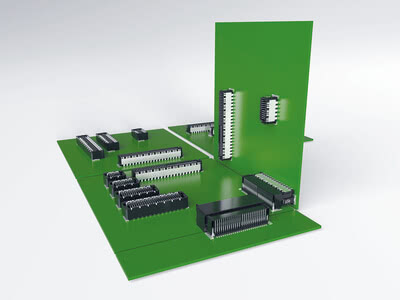

Bij intelligente sensoren en camerasystemen zijn robuustheid, hoge snelheid en een goede EMC bekende eisen die aan een connector worden gesteld. Daarnaast is het raadzaam om te kiezen voor een product dat dankzij zijn modulariteit een breed scala aan toepassingsmogelijkheden biedt. Als alle connectoren binnen een productfamilie onderling compatibel en vrij combineerbaar zijn, kunnen bovendien tijdrovende goedkeuringsprocedures worden voorkomen, waardoor tijd en kosten worden bespaard. Dankzij de hoge schaalbaarheid kunnen ontwikkelaars verschillende uitvoeringen, stapelhoogtes en het aantal polen individueel aanpassen aan hun eisen. Bovendien kunnen ze kiezen tussen afgeschermde en niet-afgeschermde, evenals haakse en rechte connectoren
Zero8
De SMT-printplaatconnectoren uit de Zero8-serie verbinden printplaten op betrouwbare wijze met gegevensoverdrachtssnelheden tot 16 Gbit/s en voldoen aan alle bovengenoemde eisen.
Meer informatie over het product vindt u hier:
Zero8 »
De SMT-printplaatconnectoren uit de Zero8-serie verbinden printplaten op betrouwbare wijze met gegevensoverdrachtssnelheden tot 16 Gbit/s en voldoen aan alle bovengenoemde eisen.
Meer informatie over het product vindt u hier:
Zero8 »
