Hoe kunnen EC.8-stekkers worden gemonteerd?
De rechtstreekse stekkers worden verwerkt met behulp van Surface Mount Technology (SMT). Het solderen gebeurt rechtstreeks op de printplaat.
De levering vindt plaats in marktconforme tape-and-reel-verpakking voor het aantal pinnen van 20 tot 140; dit maakt een volledig geautomatiseerde verwerking via pick-and-place mogelijk.
De uitvoeringen met 160 tot 200 polen worden standaard in een tray verpakt; op aanvraag is ook een tape-and-reel-verpakking mogelijk. Hierbij wordt echter een bredere band gebruikt, die minder gangbaar is.
Volgens welke specificatie/welke lay-out moet de insteekkaart worden vervaardigd?

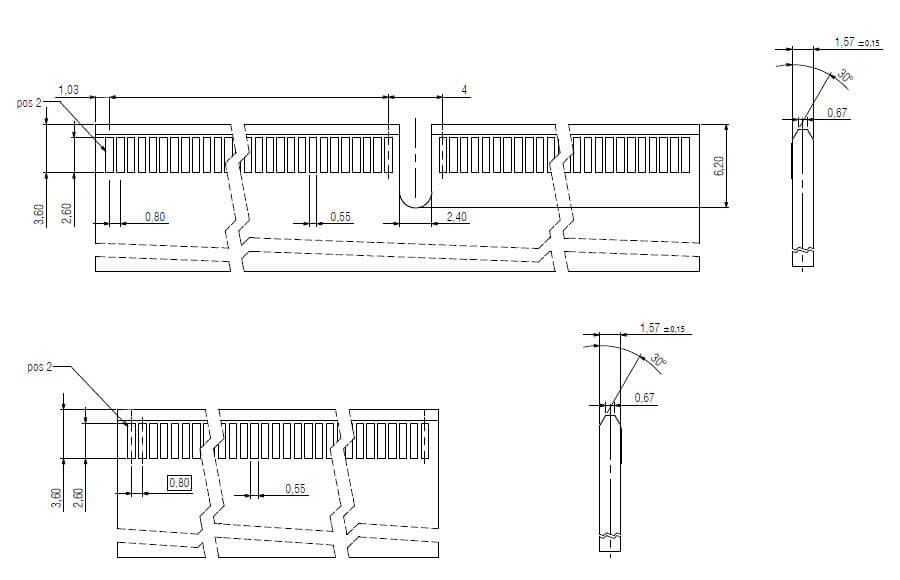

Raadpleeg de onderstaande tekening voor de afschuining en afmetingen van de printplaat. Voor de goudpads adviseren wij hardgoud. Raadpleeg de producttekening voor meer details.
Waarom zou men een systeem met rechtstreekse connectoren moeten gebruiken?
Met behulp van directe steeksystemen kunnen hoge gegevensoverdrachtssnelheden worden gerealiseerd. In vergelijking met tweedelige steeksystemen zijn hier de negatieve invloeden van de tweede connector op het signaal niet aanwezig. Dit komt vooral door het verminderde aantal contactpunten, minder veranderingen in de doorsnede van de geleider en de daarmee samenhangende geringere richtingsveranderingen van het signaal.
Zo kan ook bij een kleine footprint een hoge prestatie worden bereikt. Bovendien neemt de doorgangsweerstand af in vergelijking met tweedelige steeksystemen, wat resulteert in een verhoogd stroomdraagvermogen.
Is het EC.8-connectorensysteem compatibel met de gangbare specificaties voor dochterkaarten?
Het EC.8-connectorensysteem is geschikt voor dochterkaarten met een dikte van 1,60 mm. Vanaf 80 contacten is er bovendien een ribbel geïntegreerd om verkeerd aansluiten te voorkomen. Bij de 60-polige variant kan deze naar keuze worden weggelaten.
Het EC.8-connectorensysteem voldoet aan de gangbare marktstandaard en is compatibel met de meest gangbare printplaten.
Voor welke toepassingen worden EC.8-stekkers gebruikt?
Dankzij hun veelzijdigheid worden EC.8-stekkers in tal van sectoren voor de meest uiteenlopende toepassingen gebruikt. In de automatiseringstechniek en bij IoT-apparaten profiteren ze bijvoorbeeld van hun kleine rasterafstand en de hoge gegevensoverdrachtssnelheden.
Welke verschuiving tolereren EC.8-steekverbindingen bij het aansluiten van de dochterkaart?
Een hoekafwijking van maximaal 5° is toegestaan in de lengte- en dwarsrichting.
Een afwijking van 0,7 mm loodrecht en 0,6 mm parallel aan de lengteas van de stekker is toegestaan.
Welke gegevenssnelheden kunnen worden overgedragen?
De gegevensoverdrachtssnelheid bedraagt 28 Gbit/s. De volgende grafiek toont het verloop van de invoegdemping over de frequentie.
Welke stromen kunnen worden overgedragen?
Een 140-polige stekker kan tot 3,2 A overbrengen bij een omgevingstemperatuur van 20 °C. Neem voor meer informatie gerust contact met ons op via sales@ept.de
Zijn EC.8-connectoren UL-erkende componenten?
Ja, de EC.8-connectoren van ept zijn UL-erkende componenten in de VS en Canada.
Voldoen de EC.8-connectoren aan de RoHS-richtlijn?
RoHS (Restriction of the use of certain Hazardous Substances) is de richtlijn inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.
Wij bevestigen dat de EC.8-connectoren van ept, zoals blijkt uit de RoHS-verklaring, voldoen aan de RoHS-richtlijn 2011/65/EU. Meer informatie vindt u onder RoHS & REACH
