One27 Kabelassemblage variant 140 Artikelnr. 404-66NN-LLL-140-1
Soortgelijke afbeelding
Kabel naar bord
Hoge dichtheid
- Aantal polen: 12 tot 80
- Contactafdekking 1,5 mm
- AWG 30-raster platte kabel 0,635 mm met vrij te kiezen kabellengte van 30 tot 999 mm
- Assemblage met behulp van de IDC-techniek (IDC)
- Kabeltype LSZH: -40 °C tot +90 °C (in rust)
- gekleurde draad op A1
Technische gegevens
Basis
| Aantal contacten | 12 - 80 |
|---|---|
| Verbindingstechnologie | SMT |
| Bedrijfstemperatuur | -40 °C tot +90 °C |
Materiaal
| Isolerend lichaam | LCP, UL 94 V-0 (IDC-connector) LSZH EVA/PO, UL 22088 (kabel) |
|---|---|
| CTI-waarde IEC 60112 | 175 (IDC-connector) |
| Contactmateriaal | Koperlegering (IDC-connector) Vertind koper (kabel) |
| Contact coating | Au via PdNi via Ni (IDC-connector) |
| Aansluitgebied | Sn boven Ni |
Mechanisch
| Rasterdimensie | 1,27 mm (IDC-connector) 0,635 mm (kabel) |
|---|---|
| Invoegkracht per contact | ≤ 0,5 N |
| Trekkracht per contact | ≥ 0,1 N |
| Levensduur IEC 60512-9-1 | Kwaliteitsklasse 1: 500 steekcycli |
| Veiligheid overschrijden | 0,9 mm |
| Contact overlapping | 1,5 mm |
| Centrum offset | ± 0,7 mm |
| Axiale offset in gekoppelde toestand (x/y) | ± 0,4 mm |
| Hoekoffset lengteas | ± 4° |
| Hoekoffset dwarsas | ± 2° |
Elektrisch
| Lucht- en kruipwegafstand | min. 0,4 mm |
|---|
Goedkeuringen / conformiteit
| UL-bestand | E130314 & E493123 |
|---|---|
| Milieu | Voldoet aan de RoHS-richtlijn |
Aanpassingen
Op verzoek kunnen we je ook voorzien van
- andere confectievarianten
Verpakking
ESD-zakjes
10

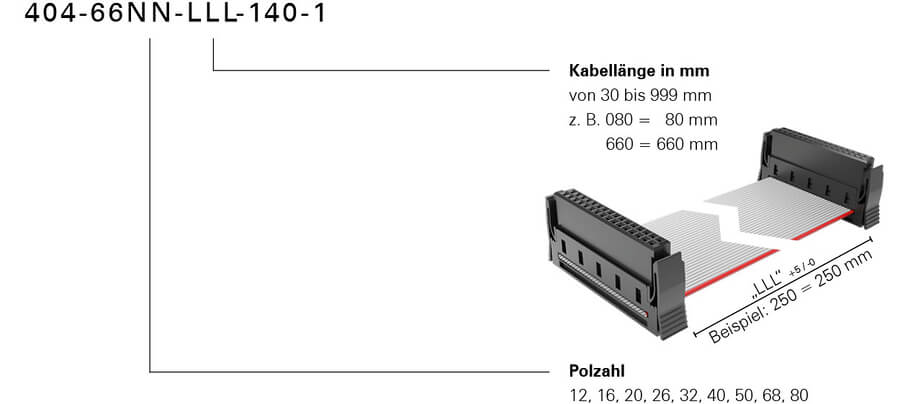

Bestelcode
